SM1668 電源管理IC是一種帶鍵盤掃描接口的

LED 驅動控制專用電路，內部集成有 MCU 數字接口、數據鎖存器、LED 驅動、

鍵盤掃描等電路。且在輸入端口內置上拉，可在應用方案中省去外部上拉電阻①

。

SM1668 LED電源管理IC特性說明

?采用 CMOS 工藝

?VDD 供電為 3.3V~5.0V

?超強的輸入端口干擾能力

?輸入端口內置上拉電阻

?顯示模式： 4 位×13 段~7 位×10 段

?按鍵掃描：10×2 位

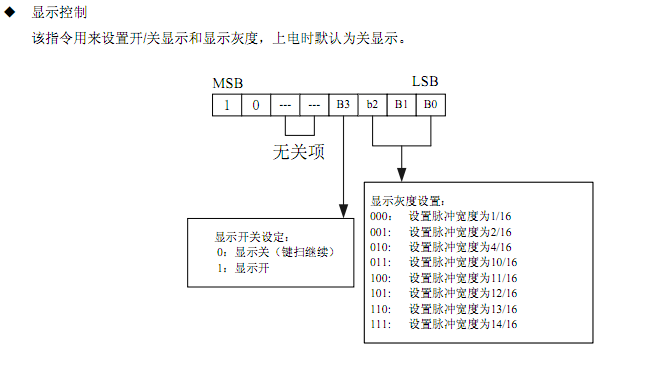

?輝度調節電路（占空比 8 級可調）

?串行接口（CLK，STB，DI/O）

?振蕩方式：內置 RC 振蕩

?內置上電復位電路

?ESD HBM：>8KV

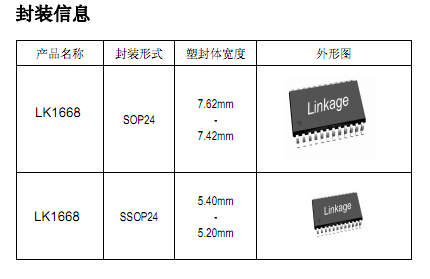

?封裝形式：SOP24、SSOP24

SM1668 LED電源管理IC應用領域

VCD/DVD/DVB 顯示

電磁爐顯示

電飯煲顯示

空調顯示

機頂盒顯示

小家電 LED 數碼顯示驅動

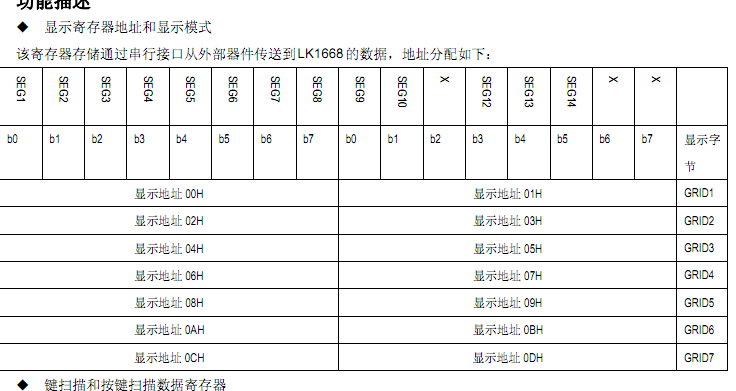

SM1668電源管理IC管理IC方案設計:

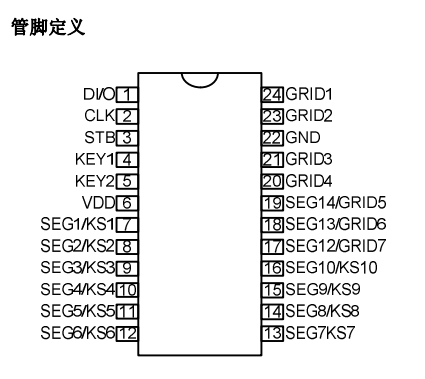

DI/O數據輸入/輸出1內置上拉電阻。在時鐘下降沿輸出串行數據

，從低位開始。

在時鐘上升沿輸入串行數據，從低位開始

CLK時鐘輸入2內置上拉電阻。在上升沿讀取串行數據，下

降沿輸出數據

STB數據傳輸控制腳3內置上拉電阻。在下降沿初始化串行接口，

隨后等待接收指

令，STB 為低后的第一個字節作為指令。當STB 為高時，CLK 被忽略

KEY1—KEY2鍵掃信號輸入4—5鍵掃信號在顯示周期結束后被鎖存

SEG1/KS1—SEG10/KS10段輸出7—16P 管開漏輸出，管腳也用作鍵掃描

SEG12/GRID7—SEG14/GRID5段/位輸出17—19段/位驅動輸出

VDD邏輯電源65V±10%

GRID3—GRID4位輸出20—21N 管開漏輸出

GND邏輯地22芯片地

GRID1—GRID2位輸出23—24N 管開漏輸出
