SM2086LED恒流驅動控制芯片，專為LED球泡燈和LED吸頂燈設計。該芯片采用雙通道遞進式設計和專利的恒流設定和控制技術，輸出電流由外接Rext電阻設置為5mA~60mA，不會隨著芯片OUT端口的電壓變化而改變。同時，該芯片能夠適應較寬的輸入電壓范圍，使其具有更廣泛的適用性。

　　該芯片的PCB板可與LED共用，這為制造商提供了極大的便利。此外，該產品的品質可靠，性能穩定，可確保LED燈的長期使用。

　　如果您需要一款高性能的LED恒流驅動降壓IC芯片，SM2086值得您的信賴。無論是LED球泡燈還是LED吸頂燈，SM2086都是您的最佳選擇。

　　SM2086技術參數

　　最大功率：9W

　　最大電流：60mA

　　恒流精度：±4%

　　BVDSS：500V

　　產品特點

　　1、本公司專利的恒流控制技術

　　a) OUT端口輸出電流外置可調，范圍5mA~60mA

　　b) 芯片間輸出電流偏差<±4%

　　2、雙通道遞進式恒流方式

　　3、適應較寬的輸入電壓范圍±20%

　　4、具有過熱保護功能

　　5、芯片可與LED共用PCB板

　　6、芯片應用系統五EMI問題

　　7、線路簡單、成本低廉

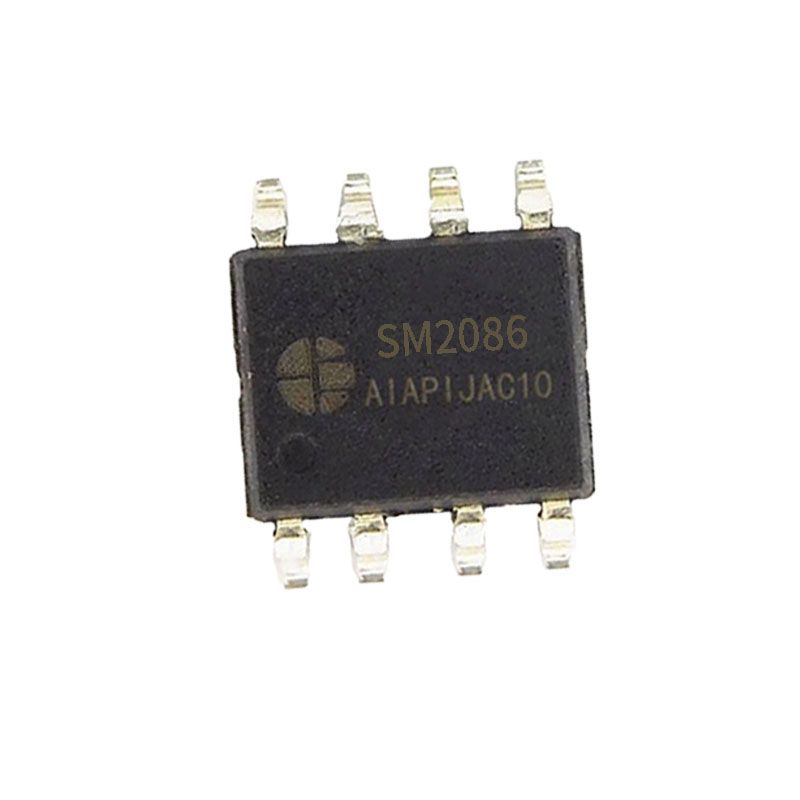

　　8、封裝形式：ESOP8

　　應用領域

　　1. T5/T8系列LED日光燈管

　　2. LED路燈照明應用

　　3. LED球泡燈，LED吸頂燈

　　溫度補償

　　當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽命。SM2086 集成了溫度補償功能，當芯片內部結溫超過 110oC 時，將會自動減小輸出電流，以降低燈具內部溫度。

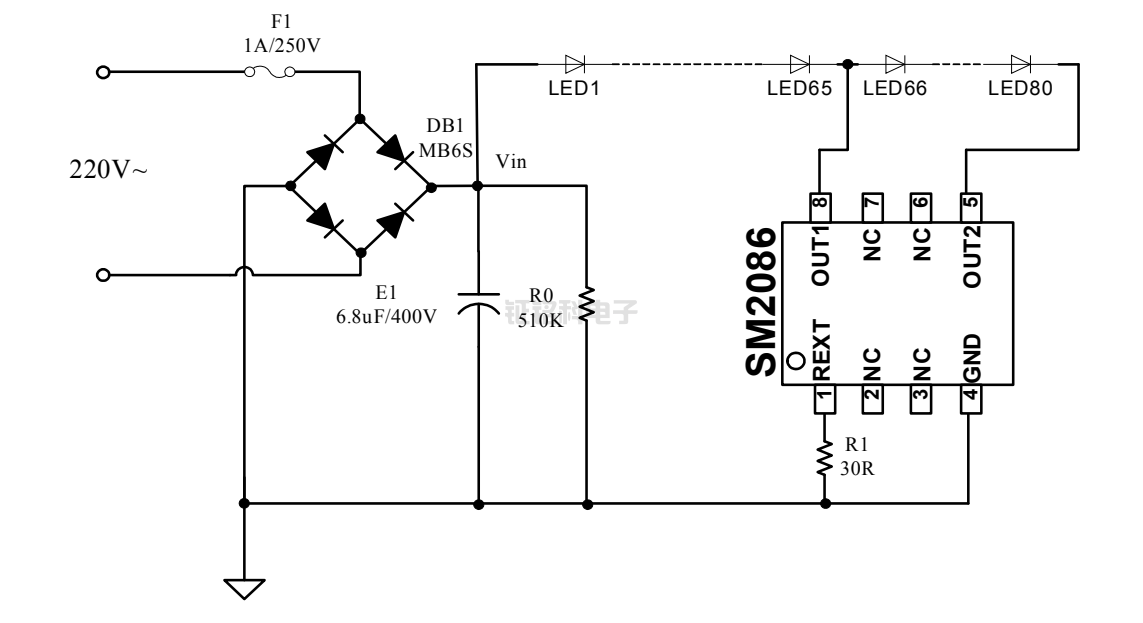

　　單顆芯片應用方案

　　SM2086LED恒流驅動降壓IC芯片 通過在一串燈中接入另一個恒流通道，來實現較寬輸入電壓的恒流功能。當電壓低至較低電壓時(如 180V)由 OUT1 端口來完成對前面 65 個 LED 的恒流功能，當電壓上升時輸入電流會逐漸從 IOUT1 過渡到IOUT2，此時 OUT1 端口自動關閉;當電壓達到 220V 時 80 個燈被完全點亮。當電壓達到 240V 后，由于芯片自身的損耗加大，芯片進入過溫保護模式，輸出電流會減小達到降低整燈溫度的目的。

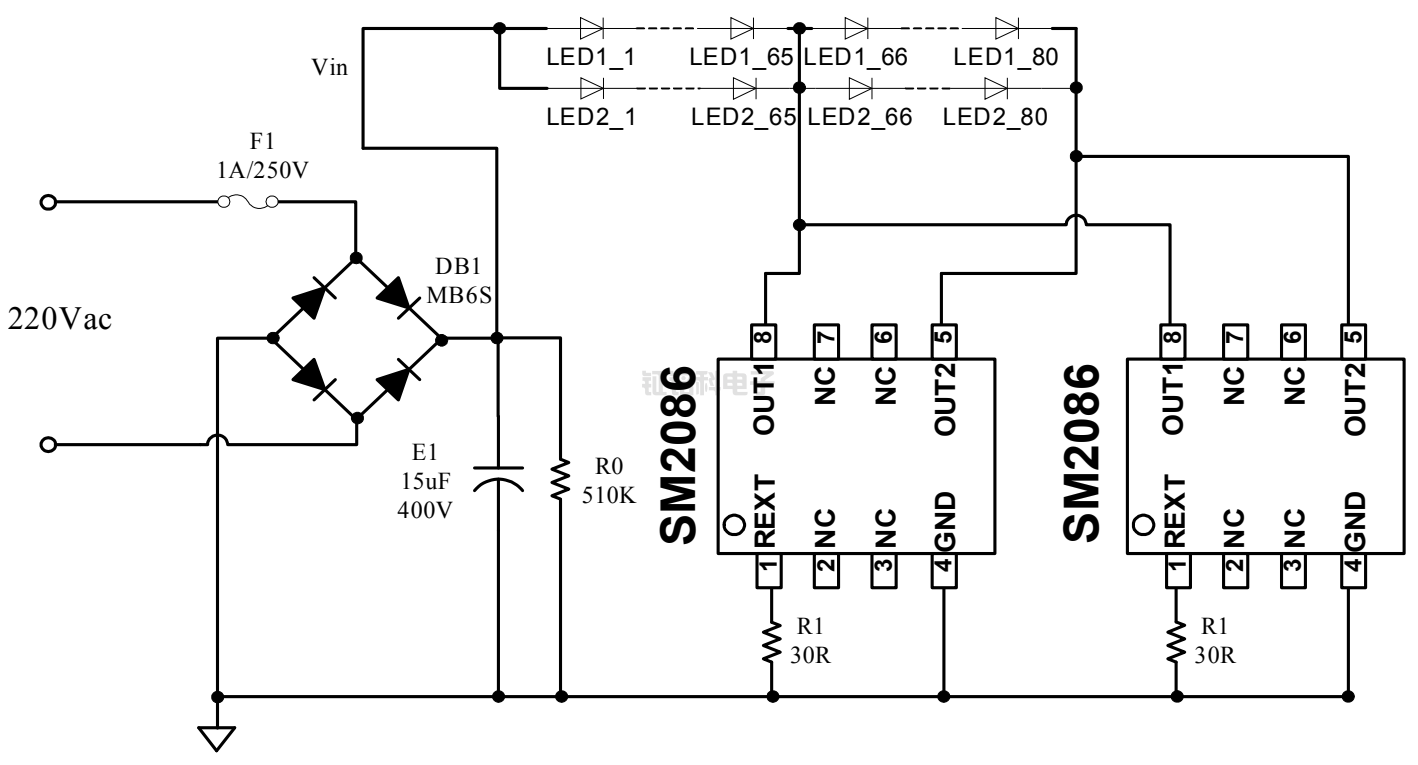

　　芯片并聯應用方案

　　PCB 布圖注意事項：

　　此方案應用于吸頂燈時應將 OUT1 與 OUT2 間的 15 個燈應分布在圓環的內圈，剩余的 65 個燈布在圓環的外圈采用這樣的布局設計來避免工作在 180V 時整燈會產生亮度不均勻分布的問題。對于燈管也可采用OUT1 與 OUT2 燈珠進行穿插布局來改善發光均勻度。

　　芯片在底部有散熱基島，在畫板時不能在芯片底部走線，建議與地連接，并進行漏銅處理，在貼片應保證芯片底部與 PCB 的底部有效連接進行散熱。
