SM1616S是LED顯示驅動控制專用電路，通常用于驅動8段（通常是七段數碼管加上一個小數點）LED顯示面板，并具有16個這樣的顯示單元。這些驅動IC提供了方便的方式來驅動LED顯示面板，特別是當需要控制多個LED段時。

以下是關于SM1616S的一些主要特性和使用說明：

1. 工作電壓：3-5V。這意味著你可以在這個電壓范圍內為這些驅動IC供電。
2. 接口：
• MCU數字接口：這允許微控制器（MCU）或其他數字邏輯電路與SM1616進行通信，從而控制LED的顯示。
• IIC協議：雖然通常我們聽到的是I2C（Inter-Integrated Circuit）協議，但這里的“IIC”可能是一個變種或特定于SM1616的通信協議。它定義了數據如何在MCU和SM1616之間傳輸。
3. 數據鎖存器：一旦數據被寫入到SM1616S中，它將被鎖存在內部的數據鎖存器中，直到下一次數據更新。這確保了LED顯示面板在數據傳輸完成后保持其狀態。
4. 內置時鐘振蕩電路：這個電路為SM1616S提供了必要的時鐘信號，用于內部邏輯和時序控制。

5. 上電掉電復位電路：當SM1616S上電或掉電時，這個電路會確保SM1616被正確地復位到初始狀態。

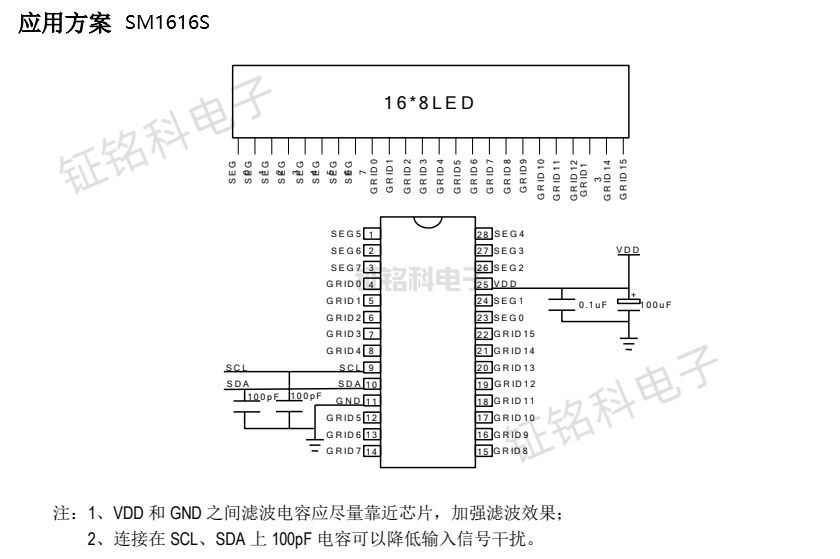

使用這些驅動IC時，你通常需要：

• 提供一個3-5V的電源給SM1616S。
• 連接MCU的數字接口到SM1616S的相應接口，以便能夠發送數據和控制信號。
• 根據需要連接LED顯示面板到SM1616S的輸出。
• 在MCU上編寫代碼來控制SM1616S，包括初始化、數據發送和可能的顯示更新。
