單線串聯系列—256級灰階驅動芯片，是一款專為室內LED裝飾照明應用而設計的先進芯片。這款芯片以其出色的性能，廣泛應用于建筑外觀/情景照明、洗墻燈、護欄管、卷簾屏等多個領域。

首先，256級灰階驅動芯片能夠提供精確的亮度控制。通過256級灰階調節，可以實現對LED燈珠的精細亮度調整，從而創造出豐富多彩的照明效果。這種高精度的亮度控制使得光線更加柔和，避免了刺眼的問題，為室內空間營造出舒適、溫馨的氛圍。

其次，該芯片采用單線串聯設計，大大簡化了布線過程。傳統的LED照明系統需要復雜的線路連接，而單線串聯設計使得布線變得簡單明了，降低了安裝和維護的難度。同時，這種設計還提高了系統的穩定性和可靠性，降低了故障率。

此外，256級灰階驅動芯片還具有節能環保的優點。通過精確的亮度控制，可以避免不必要的能源浪費。同時，該芯片采用了高效的驅動技術，降低了能耗，實現了綠色照明的目標。

在建筑外觀/情景照明方面，256級灰階驅動芯片能夠呈現出豐富的光影效果，使建筑物在夜晚煥發出迷人的光彩。在洗墻燈、護欄管等應用中，該芯片能夠提供均勻的光照效果，為城市夜景增色添彩。而在卷簾屏領域，該芯片則能夠?qū)崿F(xiàn)高清、流暢的顯示效果，為觀眾帶來震撼的視覺體驗。

其中SM16712P就是一款采用單線歸零碼SID數據協議的單線、串聯傳輸?shù)?/span>12通道LED驅動芯片。該芯片的設計旨在提供簡單、高效且可靠的解決方案，適用于各種室內LED裝飾照明應用。

首先，LED驅動芯片SM16712P具有12個R/G/B端口，每個端口的默認輸出電流為17mA。這種設計使得芯片能夠驅動多個LED燈珠，同時保證恒定的亮度輸出。此外，芯片外圍元器件較少，簡化了電路設計，提高了系統的可靠性。

值得一提的是，LED驅動芯片SM16712P內置了電源鉗位模塊，支持輸入電源電壓范圍在5~24V之間。這一特性使得芯片能夠適應不同的電源電壓環境，增強了其應用靈活性。

在功能上，R1~4、G1~4、B1~4端口的恒流值默認為17mA，保證了LED燈珠的穩定工作。此外，這些端口在上電默認狀態下會發出亮白光，為用戶提供了方便的初始狀態指示。同時，這些端口的耐壓值高達26V，確保了芯片在高電壓環境下的安全性。

在顯示效果方面，SM16712P支持256級灰度等級的輸出，使得LED燈珠能夠呈現出豐富的色彩和亮度變化。此外，同一幀顯示數據能夠?qū)崿F(xiàn)同步刷新，保證了畫面的連貫性和穩定性。

在數據傳輸方面，SM16712P采用了單線歸零碼SID數據協議。這種協議具有強大的抗干擾能力，能夠在復雜的電磁環境中保證數據的準確傳輸。此外，信號傳輸速率高達800kbps，確保了數據的高效傳輸。

封裝形式方面，LED驅動芯片SM16712P采用了SOP16封裝，使得芯片在布局和安裝上更加便捷。這種封裝形式還有助于提高芯片的散熱性能，延長其使用壽命。

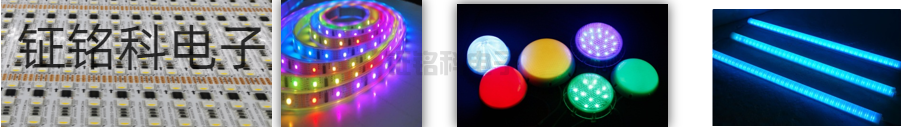

在應用場景方面，SM16712P主要適用于室內LED裝飾照明領域。例如，它可以用于建筑外觀和情景照明，為城市夜景增添璀璨的色彩。同時，該芯片還適用于洗墻燈、護欄管等照明設備，為公共場所提供安全、美觀的照明解決方案。此外，SM16712P還可以應用于卷簾屏等顯示設備，為商業廣告、信息發布等領域提供高效、穩定的顯示方案。

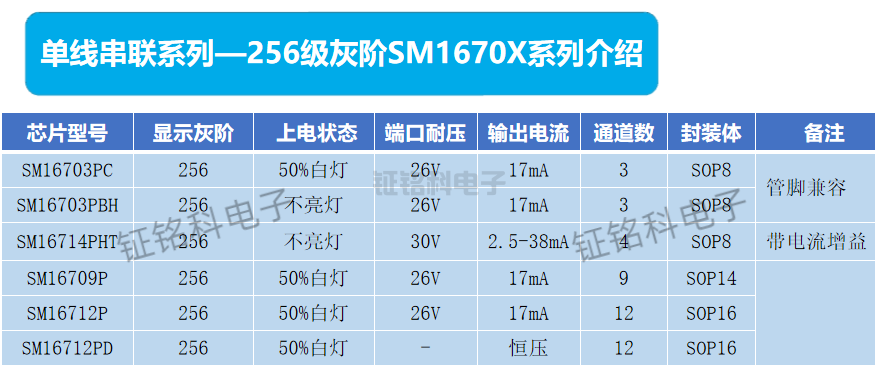

單線串聯系列—256級灰階SM1670X系列介紹請查看下表：
