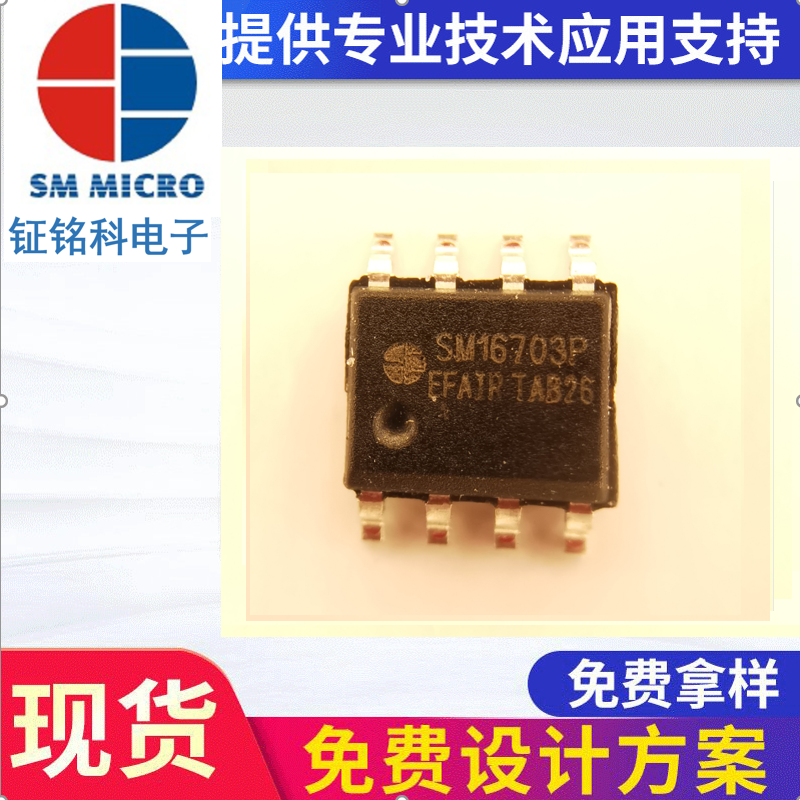

明微電子SM16703P是單線歸零碼傳輸?shù)腞GB幻彩三通道LED驅動控制芯片， SM16703P內部

包含電源鉗位模塊、信號解碼模塊、 振蕩模塊、數據再生模塊、輸出電流驅動模塊等。其中

數據再生模塊在接受完本芯片的數據后，自動將級聯輸出的數據整形轉發，保證數據串聯傳

輸過程中不衰減。 SM16703P無需外接電阻，OUT R/G/B端口默認輸出 電流17mA。芯片外圍元

器件少、簡單可靠。

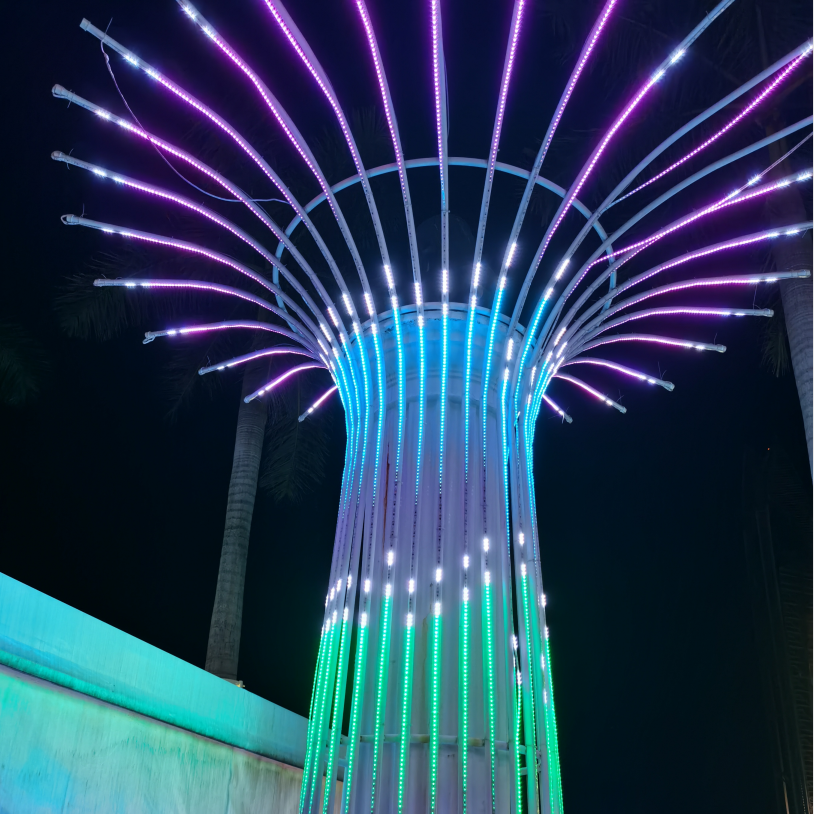

   在深圳和華東的眾多工程案列中都能看到他的存在，以芯片性能穩定皮實耐抗不壞，數據

傳輸?shù)目煽啃裕恢滦愿叩玫皆絹碓蕉嗤械恼J(rèn)可

  SM16703P的產品特性說明：芯片內置電源鉗位，支持輸入電源電壓 5~24V ，無需外接電

阻OUT R/G/B 恒流值默認17mA ，OUT R/G/B 上電狀態輸出電流占空比 50% 全亮，OUT R/G/B

端口耐壓 26V ，OUT R/G/B 輸出灰度等級256 級 ，同一幀顯示數據同步刷新 ，數據串聯傳

輸 ，采用單極性歸零碼數據協議 ，級聯數據整形后輸出，防止數據衰減 ，信號傳輸速率

800Kbps ，封裝形式：SOP8
