鉦銘科電子推出的00A8專用高壓線性恒流IC在LED高壓恒流燈帶中的應用說明

       LED高壓燈帶因其可以任意裁剪,可以彎折，距離長,安裝方便!近十年來在各個不同領域中應用起來非常的方便。

       常規的LED高壓燈帶主要是由膠料，F(xiàn)PC線路板，導線，燈珠和電阻組成。近年來因?yàn)槭褂昧繕O大投入的生產廠家也不少，不斷的低端產品惡性競爭讓生產廠家對成本的控制左右為難。尤其是今年和去年的電阻電容漲價造成的成本波動讓廠家苦不堪言，接單沒有利潤甚至?xí)澅?，不接單又?dān)心長期客戶的訂單被同行接走。

       高人曾經說過----危機危機，危中生機！誰能掌握先機就有超越同行的資源。在這波電阻漲價的危機中也有好幾個廠家如藍德，嘉勝，光美，宏宇，聯浩等早就預備了省電阻燈帶方案來提升產品性能的LED高壓恒流IC燈帶方案。

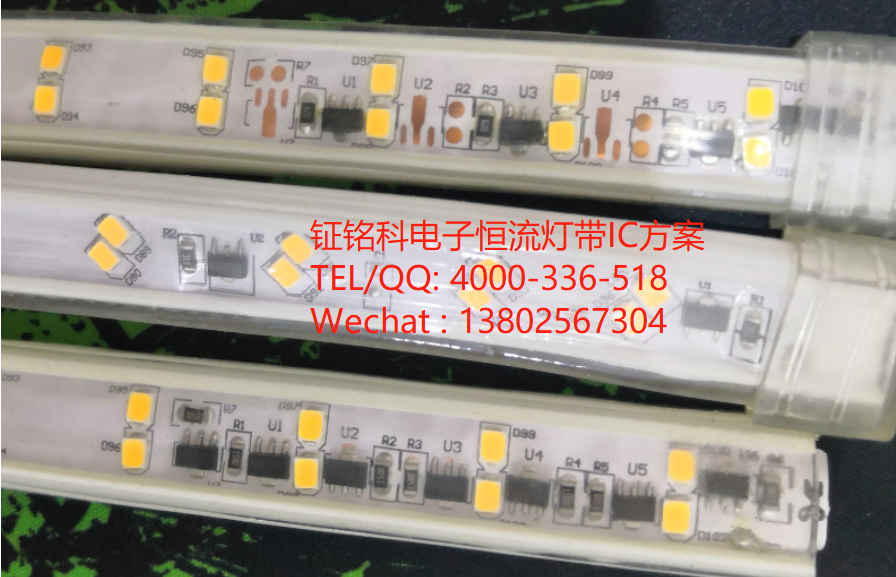

       LED高壓恒流燈帶中使用我們的 00A8 高壓恒流燈帶專用線性恒流IC有其高流明，高能效比，溫度低，耐高壓使用，壽命長等特點。LED高壓恒流燈帶看似簡單，因燈帶的使用環境其實在應用選型和產品配置上卻極其講究。稍有不慎產品質量的穩定性難以持續,市場上已經有人付出了慘痛的代價！

      鉦銘科電子推出的 00A8 LED高壓恒流燈帶專用線性恒流IC的主要特點：

00A8是一款LED高壓燈帶專用的線性IC可以實現恒流恒溫控制的IC，該線性恒流IC通過專利的恒流設定和控制，輸出電流可通過外接電阻Rext設置大小，單顆IC最大輸出電流可達 45mA，大功率應用支持線性恒流IC并聯使用達到合適的輸出電流和功率。且輸出電流不隨芯片OUT電壓增加而變化，恒流性能好。系統結構簡單，外圍極少，方案成本低。

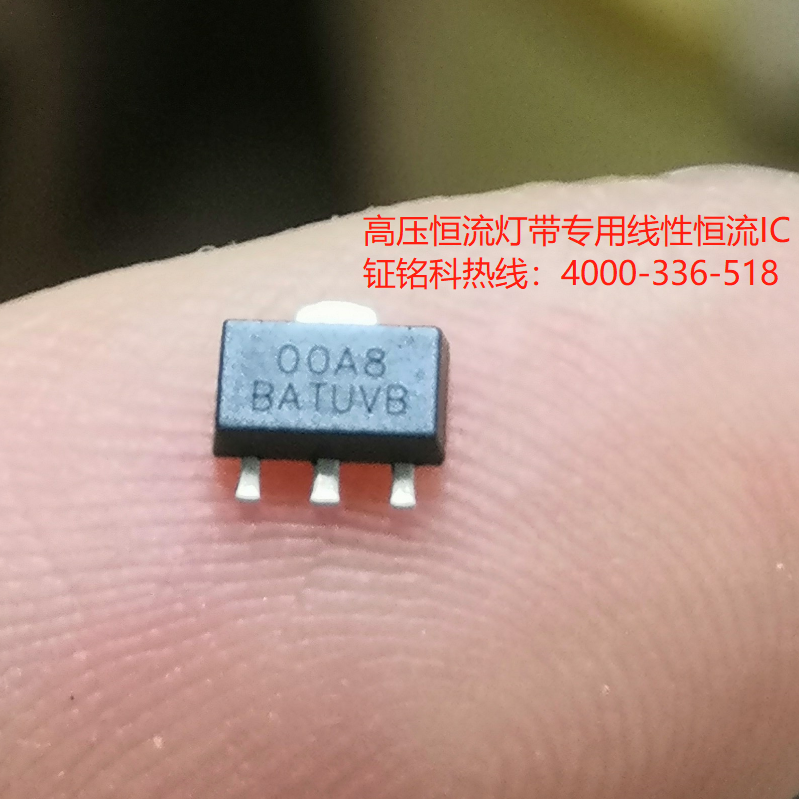

       LED高壓燈帶專用的線性IC 00A8芯片自帶過溫調節功能，封裝體為SOT89-3.當芯片溫度達到過溫調節點時開始進入自我保護功能，輸出電流隨之降低，起到恒溫效果，確保LED高壓燈帶的使用環境安全和整個系統的穩定性，膠料也不會發生變黃和滲油的現象，保護LED燈珠，提高LED燈帶膠料使用壽命(避免膠料發黃冒油損傷燈珠)，美觀及應用可靠性。

     00A8專用LED高壓恒流燈帶線性恒流IC產品在應用中要注意的事項（或者可以聯系鉦銘科的專業人員提供應用支持服務?。?/span>

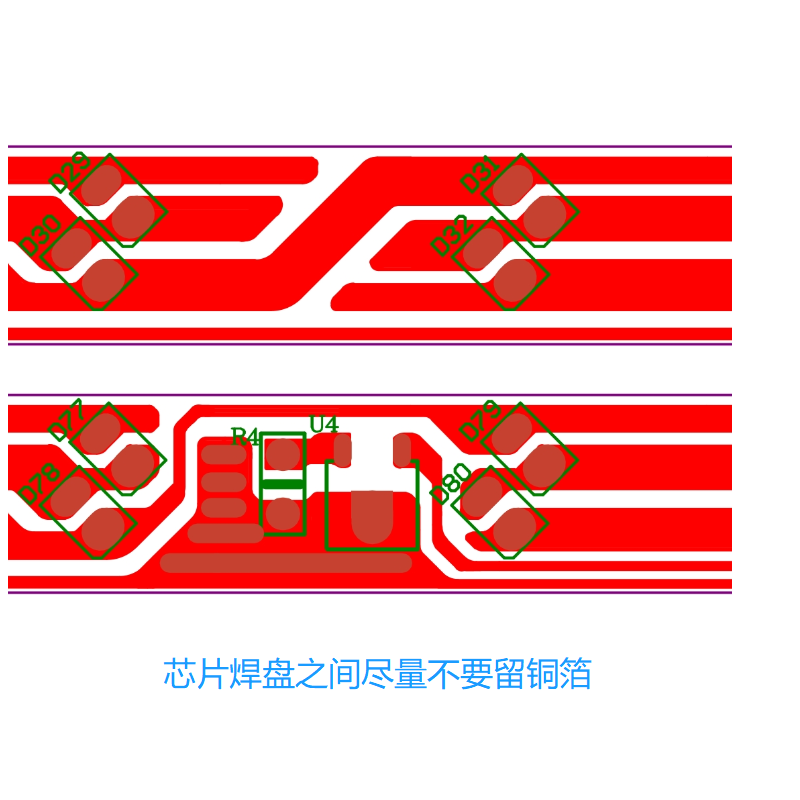

芯片散熱措施： 00A8內部有溫度調節功能，避免IC溫度高引起掉電流現象，芯片底部需有良好的散熱處理，確保00A8 芯片工作在合理的溫度范圍。散熱措施主要有增大GND底部鋪銅面積和LED高壓燈帶多芯片并聯應用時，增加芯片間隔距離，可減少溫度堆積；

支持芯片并聯應用方案。若系統輸出功率過大導致芯片溫度高時，可以采用多顆芯片并聯使用。LED燈串電壓建議控制在 270V 左右，系統工作最優化，客戶可根據流明要求和每個燈珠壓降來選擇合適的LED燈珠串并組合。
