高精度高效率的LED恒流控制ICSM7522P替換長運通電源IC
概述
LED恒流控制ICSM7522P芯片是一款高精度、高效率的 LED 恒流驅動控制芯片，在全電
壓 85Vac~265Vac 輸入電壓范圍內，恒流精度可達±3%。

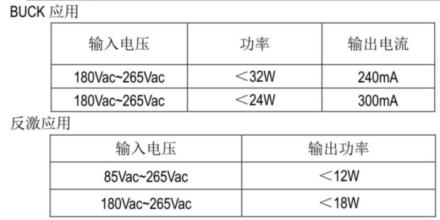

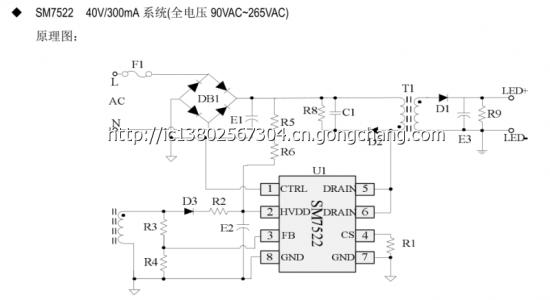

SM7522 芯片既支持非隔離的 BUCK 方案，同時也支持 PSR 反激拓撲，無需任何補償
元件，即可實現恒定的電流輸出，外圍器件少，方案成本低。芯片內置自恢復的 LED
輸出開短路保護電路，提高系統可靠性、安全性。
LED恒流控制ICSM7522P特點
寬電壓 85Vac~265Vac 輸入
恒流精度±3%
效率>85%
隔離的 PSR 反激拓撲
非隔離的 BUCK 驅動方案
內置自恢復的輸出開短路等保護功能
CS 開路保護
內封功率 MOS 管
封裝形式：DIP8
LED恒流控制ICSM7522P功能表述
SM7522 芯片是一款高精度高效率的 LED 恒流驅動控制芯片。適用于 85Vac~265Vac
全電壓范圍輸入，恒流精度可達±5%。SM7522 芯片既支持非隔離的 BUCK 驅動方案，
也適用于 PSR 反激拓撲，通過給 CTRL 腳置不同電位實現應用切換：BUCK 應用時將
CTRL 腳接 HVDD 或通過電阻 R（2kΩ即可）后接 HVDD，反激應用時將 CTRL 接 GND
。無需任何的補償元件，即可實現恒定的電流輸出。
此外，SM7522 芯片內置自恢復的 LED 輸出開短路保護等多種保護功能，提高系統可靠
性、安全性。
LED恒流控制ICSM7522P啟動
SM7522 芯片通過外部啟動電阻給 HVDD 電容充電，達到閾值后，控制各模塊開始工作
；并輸出開關信號， 控制開關管動作；隨著輸出電壓電流逐漸升高，電感消磁時間逐
漸減小，輸出電壓穩定后，電感消磁時間趨于穩定，開關頻率也基本保持不變，此時，
芯片通過二極管從輸出或者輔助繞組獲得所需電流。
?
LED恒流控制ICSM7522P恒流控制

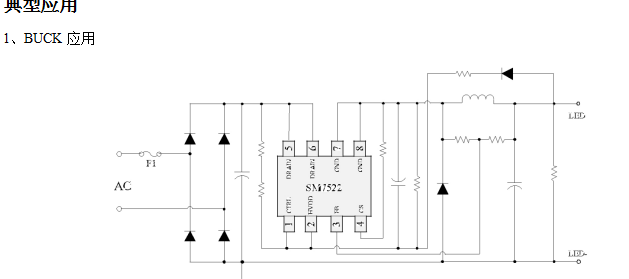

SM7522 芯片應用于 BUCK 方案時，系統工作于臨界導通模式（BCM）。芯片內部消磁
檢測模塊檢測電感兩端感應電壓，在電感消磁結束時，控制開關管導通；另外，芯片內
部峰值限制模塊通過 CS 端檢測開關管電流， 在開關管電流達到設定的峰值時，產生
開關管截止信號，從而使系統工作于臨界導通模式，并產生恒定的輸出電流，輸出電流
僅由電感峰值電流決定：
LED恒流控制ICSM7522P電流檢測和 LEB
SM7522 芯片通過 CS 端檢測外置檢測電阻上的電壓控制功率開關管的動作，從而實現
對開關管電流控制， 提供逐周期峰值電流限制。
為了消除高壓功率管在開啟瞬間產生的尖峰造成的干擾，內置前沿消隱電路，避免芯片
在功率管開啟瞬間產生誤動作，這樣就可以省去外圍 RC 濾波電路，節約系統成本。
?
LED恒流控制ICSM7522P保護控制
SM7522 芯片完善的各種保護功能提高了電源系統的可靠性，包括：逐周期峰值電流限
制，輸出短路保護， 輸出開路保護等。
LED恒流控制ICSM7522P應用領域
?
LED 照明驅動
筒燈或吸頂燈
平板燈
LED恒流控制ICSM7522P輸入輸出采用花孔便于著錫。
整體布局鋪銅(采用網格方式，0.5*0.8mm)，有利于 PCB 板整體的散熱能力。
FB 反饋信號要盡量接近 FB 端口。
變壓器底部開孔有利于散熱和增加爬間距離。
