LED恒流PWM調光電源驅動芯片SM15633E 是三通道 LED 恒流驅動控制芯片，SM15633E專
用的恒流控制技術，LED電源芯片SM15633E可實現低電壓恒流開啟且輸出電流精度高。
LED恒流PWM調光電源芯片SM15633E內置 OUT 端口高壓驅動模塊、PWM 調光模塊、過溫保

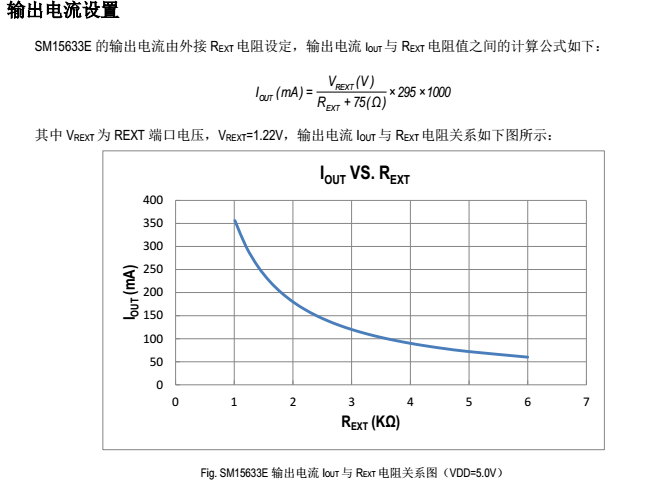

護模塊、恒流驅動模塊。SM15633E輸出電流可以由外接 REXT 電阻可設置為 350mA最大值
LED恒流PWM調光電源驅動芯片SM15633E可實現低電壓恒流開啟且輸出電流精度高，片內輸
出電流偏差小于±3.0%、片間輸出電流偏差小于±4.0%；

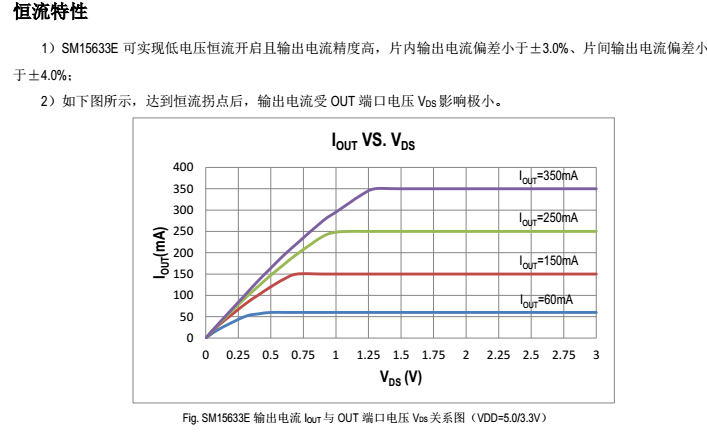

如下圖所示，達到恒流拐點后，輸出電流受 OUT 端口電壓 VDS 影響極小。
LED恒流PWM調光電源驅動芯片SM15633E內置溫度補償功能，當芯片內部達到 150oC 過溫
點時，開始減小輸出電流，保證芯片溫度不會過高， 提升LED電源芯片工作可靠性。
LED恒流PWM調光電源驅動芯片SM15633E之所以能夠三通道進行調光就是 可通過
DIM1/2/3 端口輸入 PWM 信號分別實現OUT1/2/3 端口調光。
并且LED電源芯片SM15633E內置過溫保護功能，當內部溫度達到過溫保護點時降低輸出電
流，提升系統工作可靠性。提升LED燈具使用時候的安全性。
LED恒流PWM調光電源驅動芯片SM15633E:
當 DIM1/2/3 端口懸空時，LED電源芯片SM15633E無調光功能，即輸出電流占空比 100%
。當 DIM1/2/3 端口輸入 PWM 信號時，端口保護電阻 RDIM 一般取值 510Ω。
注 1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損壞
。在極限參數范圍內容工作，器件功能正常， 但并不完全保證滿足個別性能指標。
注 2：RθJA 在 TA=25°C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導熱試驗
板上測量。
注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決定的
。最大允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比較低的那個值
注 4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的直
流和交流電參數。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值合理
反映了器件性能。
注 5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分析保證。
注 6：電流負溫度補償起始點為芯片內部設定溫度 150°C。
LED恒流PWM調光驅動電源芯片：
應用領域
洗墻燈、埋地?zé)?、投光?/div>
LED 照明、戶外亮化工程等
