低成本高效率抗雷擊浪涌過認證LED燈驅動ic方案SM2082GA
SM2082GA高壓線性恒流ic輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有
可能損壞。在極限參數范圍內容工作，器件功能正常， 但并不完全保證滿足個別性能指標。
RθJA 在 TA=25°C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導熱試驗板上測量。
注 3：溫度升高，高壓線性恒流芯片SM2082GA的功耗一定會減小，這也是由 TJMAX，RθJA 和環
境溫度 TA 所決定的。最大允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比
較低的那個值。。
高壓線性恒流icSM2082GA 是單通道 LED 線性恒流控制芯片，SM2082GALED電源芯片使用本司專
利的恒流設定和控制技術，輸出電流由外接Rext 電阻設置，最大電流可達 40mA，且輸出電流不
隨芯片 OUT 端口電壓而變化，具有較好的恒流性能。SM2082GA芯片具有過溫調節功能，當
SM2082GA芯片溫度達到過溫調節點時，輸出電流逐漸降低，起到保護 IC 的功能，提高應用可靠
性。
注 1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損壞。在極
限參數范圍內容工作，器件功能正常， 但并不完全保證滿足個別性能指標。
注 2：RθJA 在 TA=25°C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導熱試驗板上測量
。
注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決定的。最大
允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比較低的那個值。
注 4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的直流和交
流電參數。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值合理反映了器件性
能。
注 5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分析保證。注 6：
電流負溫度補償起始點為芯片內部設定溫度 145°C。
?高壓燈帶icSM2082GA散熱措施
SM2082GA 芯片內部有溫度補償電路，為避免芯片溫度高引起掉電流現象，系統需有良好的散熱
處理，確保
SM2082GA 芯片工作在合理的溫度范圍，常見散熱措施如下：
1）系統采用鋁基板；
2）增大 SM2082GA GND 鋪銅面積；
3）增大整個燈具的散熱底座；
SM2082GA 支持芯片并聯應用方案。若系統輸出功率過大導致芯片溫度高時，可以采用多顆
SM2082GA 芯片并聯使用。
?過溫調節功能
當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽命。SM2082GA 集
成了溫度補償功能，當芯片內部達到 145oC 過溫點時，芯片將會自動減小輸出電流，以降低燈
具內部溫度。
單通道高壓線性恒流芯片SM2082GA主要功能特點：
電流可達 40mA
芯片間輸出電流偏差<± 4%
輸入電壓：120Vac/220Vac

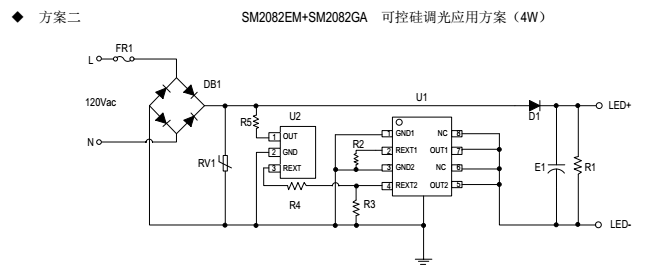

支持可控硅調光應用電路
具有過溫調節功能
芯片可與 LED 共用 PCB 板
線路簡單、成本低廉
封裝形式：TO252-2、SOT89-3
高壓線性恒流icSM2082GA的主要應用領域:

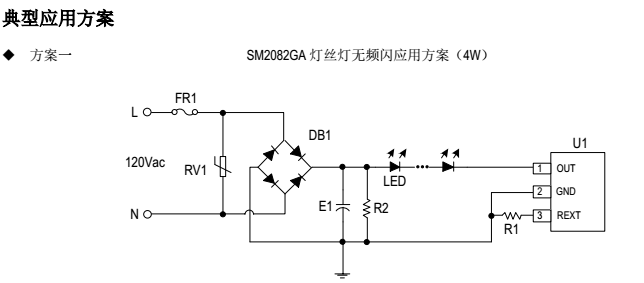

燈絲燈

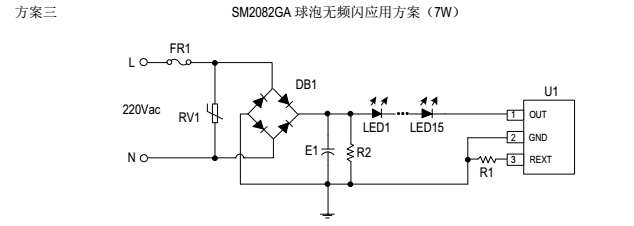

LED 球泡燈，筒燈
其它 LED 照明應用

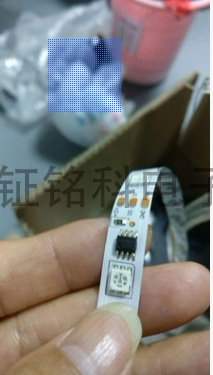

裝飾性燈帶照明
如有需要訂購可聯系鉦銘科電子，提供方案技術支持，免費拿樣4000336518或者聯系林先生
13802567304
