LK2866是一款降壓型 LED 恒流驅動芯片。芯片工作在電感電流臨界模式，適用

于 85Vac~265Vac 全范圍輸入電壓的非隔離降壓型 LED 恒流電源。LK2866芯片

內部集成 500V 功率開關，采用專利的退磁檢測技術和高壓 JFET 供電技術，無

需  VCC 電容和啟動電阻，使其外圍器件更簡單，節約了外圍的成本和體積。

LK2866芯片內置高精度的電流采樣電路，同時采用了專利的恒流控制技術，實現

高精度的 LED 恒流輸出和優異的線性調整率。

LK2866芯片工作在電感電流臨界模式，輸出電流不隨電感量和 LED 工作電壓的

變化而變化，實現優異的負載調整率。FM8301 具有多重保護功能，包括 LED 短

路保護， 芯片供電欠壓保護，芯片溫度過熱調節等。LK2866 采用 SOP7 封裝。

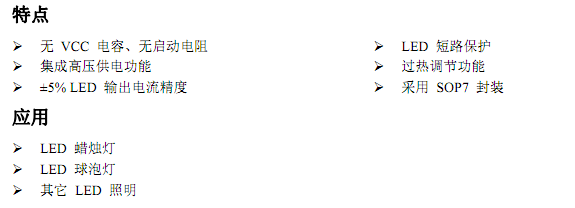

特點
無 VCC 電容、無啟動電阻
集成高壓供電功能
±5% LED 輸出電流精度

應用
LED 蠟燭燈
LED 球泡燈
其它 LED 照明


LED 短路保護
過熱調節功能
采用 SOP7 封裝

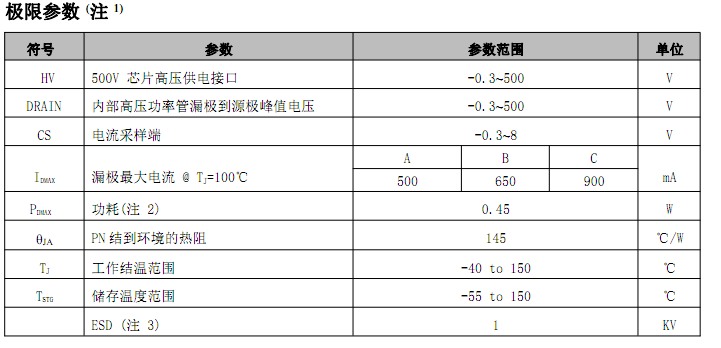

注1：最大極限值是指超出該工作范圍，芯片有可能損壞。推薦工作范圍是指在

該范圍內，器件功能正常，但并不完全保證滿足個別性能指標。電氣參數定義了

器件在工作范圍內并且在保證特定性能指標的測試條件下的直流和交流電參數規

范。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值合理反映

了器件性能。
注 2：溫度升高最大功耗一定會減小，這也是由 TJMAX, θJA,和環境溫度 TA

所決定的。最大允許功耗為 PDMAX = (TJMAX - TA)/θJA 或是極限范
圍給出的數字中比較低的那個值。

注 3：人體模型，100pF 電容通過 1.5KΩ 電阻放電。

注 4：典型參數值為 25?C 下測得的參數標準。
注 5：規格書的最小、最大規范范圍由測試保證，典型值由設計、測試或統計分

析保證。


非隔離恒壓驅動IC LK2866分為三款型號LK2866A，LK2866B，LK2866C，每款對應

的型號除了電流不同，其它地方都是相同的，具體怎么使用看LED生產廠商的需

求。
