高壓免驅動線性恒流icSM2082EG是一款雙通道  LED線性恒流控制芯片，芯片使

用本司專利的恒流設定和控制技術，輸出電流由外接Rext電阻設置為5mA~120mA

，且輸出電流不隨芯片 OUT端口電壓而變化，具有較好的恒流性能。系統結構簡

單，外圍元件極少，方案成本低。

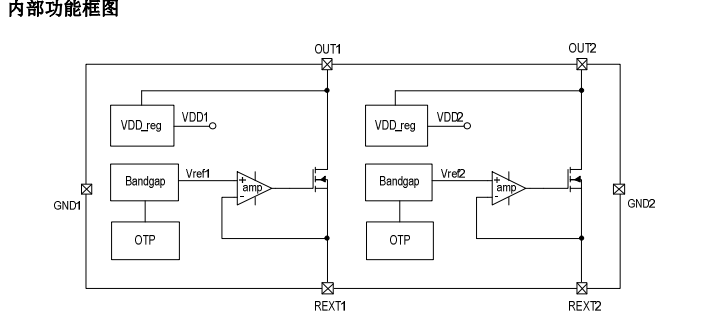

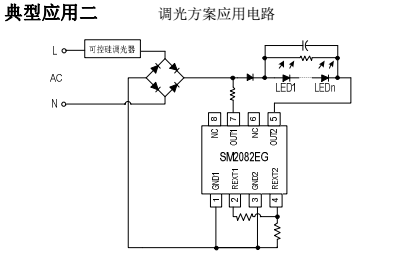

高PF值調光應用恒流方案SM2082EG注意事項

注  1：散熱表現與散熱片尺寸、PCB厚度與層數息息相關。實際應用條件下的熱

阻值會與測試值存在一定差異，使用者可選擇適當?shù)?/p>

封裝與 PCB布局，以達到理想的散熱表現。

高壓免驅動線性恒流芯片SM2082EG

過溫調節功能

當 LED燈具內部溫度過高，會引起  LED燈出現嚴重的光衰，降低  LED使用壽命

。高壓免驅動芯片SM2082EG集成了溫度補償功

能，當芯片內部達到 150oC過溫點時，芯片將會自動減小輸出電流，以降低燈具

內部溫度。

其中 Vin是系統輸入電源電壓，VLED是單個LED工作電壓降，ILED是 LED平均電

流?？煽闯鱿到y(tǒng)串聯的   LED

數量 n越大，系統工作效率越高。

系統設計過程中，需根據應用環境調整 SM2082EG的  OUT端口工作電壓，優化

η值。

高壓免驅動芯片SM2082EG LED串聯數量設計

?

系統串接的 LED數量設計需考慮以下兩個方面：

1)

2)

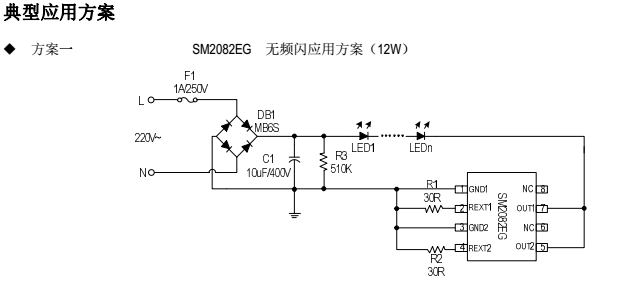

高壓免驅動芯片SM2082EG在圖 4電路中，OUT端口電壓   VOUT = Vin – n*VLED

，為保證芯片正常工作，需保證  OUT端口電壓  VOUT≥ VOUT_MIN；

芯片 OUT端口電壓越低，系統工作效率越高。

PCB layout注意事項

鋪銅散熱
