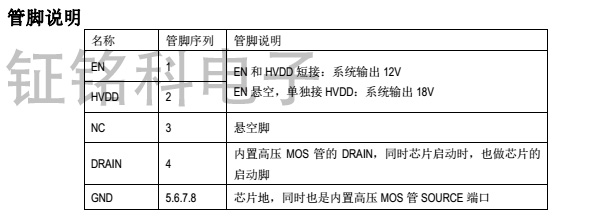

LED電源管理芯片SM7015 是采用電流模式 PWM 控制方式的功率開關芯片，集成

高壓啟動電路和高壓功率管，為低成本開關電源系統提供高性價比的解決方案。

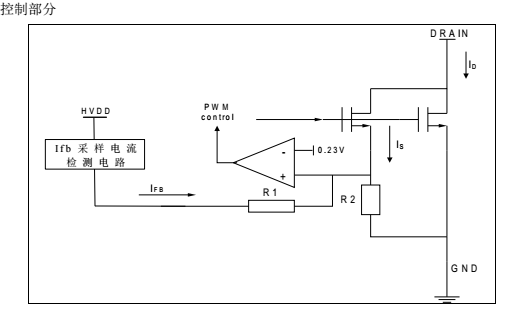

從上式可以看出，IFB 電流大，ID 的電流就小；IFB 電流小，ID 的電流就大。

當 IFB 的電流大于(0.23V / R2)

時，芯片會關閉 PWM，同時芯片會自動進入突發模式。

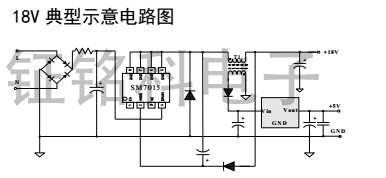

LED電源管理芯片SM7015應用于 BUCK 系統方案，支持 12V/18V 輸出電壓，很方

便的應用于小家電產品領域。并提供了過溫、過流、過壓、欠壓等完善的保護功

能，保證了系統的可靠性。

拓撲結構支持：低成本 BUCK、BUCK-BOOST 等方案

采用 730V 單芯片集成工藝

85Vac~265Vac 寬電壓輸入

待機功耗小于 120mW@220Vac

集成高壓啟動電路

內置抖頻技術，提升 EMC 性能

電流模式 PWM 控制方式

內置過溫、過流、過壓、欠壓等保護功能

內置軟啟動

內置智能軟驅動技術（ 提高

EMC 性能）

封裝形式：SOP8

集成高壓功率開關

60KHz 固定開關頻率

LED電源管理芯片SM7015能夠提供拓撲結構支持：低成本 BUCK、  啟動電路和高

壓功率管，LED電源芯片SM7015為低成本開關電源系統提供高性價比的解決方案

。

 LED電源芯片SM7015應用于 BUCK 系統方案，支持 12V/18V 輸出電壓，很方便

的應用于小家電產品領域。并提供了過溫、過流、過壓、欠壓等完善的保護功能

，保證了系統的可靠性。

當開關電源啟動后，C2 電容上的電壓會通過芯片內部的高壓啟動 MOS 管向芯片

HVDD 電容 C3 充電，當

C4 電容電壓達到 11.5V，內部高壓啟動 MOS 管關閉，同時 PWM 開啟，系統開

始工作。

當 C4 電容電壓下降到 9V 以下，關閉 PWM 信號，同時芯片將會產生復位信號

，使系統重新啟動。這就是LED電源芯片SM7015的欠壓保護。

電源管理芯片SM7015主要應用領域:電磁爐、電飯煲、電壓力鍋等小家電產品電

源
