SM15201EH 是一款功能豐富的LED線性恒流驅動芯片，專為需要低功耗、高精度恒流輸出以及PWM調光的應用場景設計。以下是該芯片一些關鍵特性和應用細節的詳細解釋：

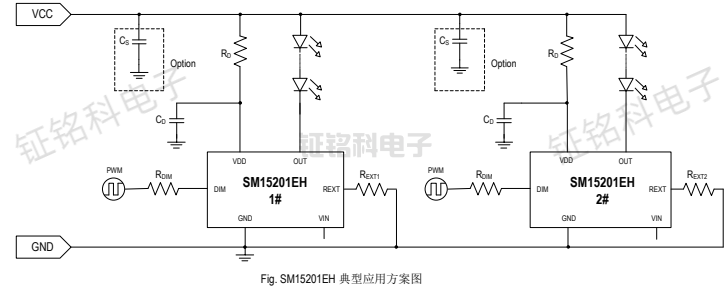

關鍵特性

1. PWM調光功能：
• 支持通過DIM端口輸入PWM信號，實現高達65536級的灰度調光，使得在LED照明、背光控制等領域能夠?qū)崿F(xiàn)精細的亮度調節。
2. 高精度恒流輸出：
• 輸出電流可通過外接REXT電阻在20mA至350mA范圍內精確設置，這對于需要穩定電流驅動LED或其他負載的應用尤為重要。
3. 高壓驅動模塊：
• 內置的OUT端口高壓驅動模塊能夠直接驅動LED或其他負載，無需額外的高壓驅動電路，簡化了設計并降低了成本。
4. 過溫保護：
• 當芯片內部溫度達到145°C時，自動降低輸出電流以防止過熱損壞，提高了系統的整體可靠性和安全性。
5. 靈活的電源設計：
• 支持5V至40V的寬電壓范圍輸入，適應多種應用場景。
• 當VIN作為電源輸入且電壓高于9V時，VDD端口可提供穩定的4.7V電壓輸出，最大輸出電流不超過30mA，可用于給MCU等低功耗設備供電。
• VDD也可作為單獨的電源輸入端口，此時VIN可以懸空或短接至VDD。

應用場景

• LED照明：在LED燈帶、LED面板燈、LED路燈等照明設備中，SM15201EH可以實現精確的恒流驅動和靈活的亮度調節。
• 背光控制：在液晶顯示屏、按鍵背光等應用中，通過PWM調光功能實現背光亮度的平滑調節。
• 汽車照明：適用于汽車日間行車燈、霧燈等需要低功耗、高精度電流控制的LED照明系統。
• 工業控制：在需要穩定電流輸出的工業控制系統中，如指示燈、信號燈等，提供可靠的電流驅動和過溫保護。
