5通道低壓線性LED驅動芯片是一種電子元件，其主要特性和應用可以歸納如下：
主要特性：
- 多通道設計：該芯片具有五個獨立的輸出通道，可以同時驅動多個LED燈珠或其他需要恒流驅動的器件。
- 低壓線性驅動技術：能夠在較寬的輸入電壓范圍內提供穩定的輸出電壓，從而實現LED的恒流驅動。
- 電流調節：通過外部控制信號進行調節，每個通道可以實現精確的電流輸出。
- 保護功能：芯片通常具有過壓保護、短路保護、過電流保護和過熱保護功能，確保系統的穩定性和安全性。
- 集成度高：由于多通道設計，可以大大提高系統的集成度和效率。
- 低功耗：采用先進的功率管理技術，能夠在保證輸出穩定性的同時，降低功耗，延長設備的使用壽命。
應用場景：
- LED亮化照明：適用于各種LED照明燈具的驅動，提供高效、長壽命的照明光源。
- LED背光源：可以用于LED液晶電視等設備的背光驅動，提供均勻、穩定的亮度。
電子設備：也可以用于電子設備中的LED指示器驅動，提供靈活的亮度調節和長壽命的指示光源。

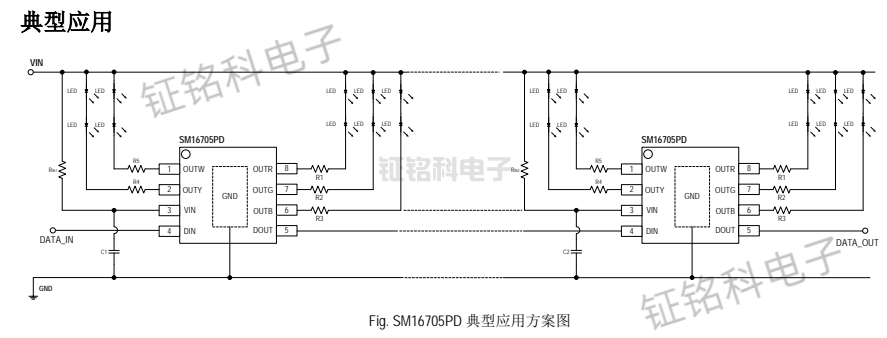

其中SM16705PD就 是一款功能強大的單線、歸零碼協議的5通道低壓線性LED驅動芯片。以下是關于SM16705PD的詳細特性和功能介紹：
- 基本特性：
- 單線歸零碼協議：芯片通過單線傳輸歸零碼協議的數據，簡化了連接和布線，提高了系統的集成度。
- 5通道低壓線性驅動：提供五個獨立的低壓線性驅動通道，適合驅動多種LED或其他需要恒流驅動的器件。
- 內部模塊：
- OUT端口高壓驅動模塊：負責驅動OUT端口的高壓輸出，為連接的LED或其他器件提供穩定的電壓。
- 歸零碼解碼模塊：解碼通過單線傳輸?shù)臍w零碼數據，并將其轉換為內部控制信號。
- 過溫保護模塊：監測芯片溫度，當溫度超過設定的閾值時，關閉OUT端口以保護芯片和連接的器件。
- 輸出電流驅動模塊：控制每個通道的輸出電流，確保LED或其他器件的穩定工作。
- 歸零碼數據整形輸出模塊：對解碼后的數據進行整形處理，確保輸出數據的準確性和穩定性。
- 技術特點：
- 低導通電阻：OUT端口開關NMOS管的導通電阻低至1.5ohm，減小了內部導通電阻偏差對輸出電流精度的影響。
- 高精度灰度調光：支持65536灰度調光，使得燈具顏色的調節更加平滑細膩，滿足不同的照明需求。
- 自動節能模式：通過檢測DIN輸入數據，芯片能夠自動進入或退出節能模式，有效降低功耗，提高能源利用效率。
- 保護功能：
- 過溫保護：當芯片內部溫度達到過溫保護點時，自動關閉OUT端口，防止芯片和連接的器件過熱損壞。當溫度降至設定的閾值以下時，OUT端口將自動恢復工作。
SM16705PD以其高效、穩定、可靠的性能，在LED照明、智能家居、舞臺燈光等領域得到了廣泛的應用。其高精度的灰度調光和自動節能模式，使得其成為實現高質量照明和節能照明的理想選擇。
