四通道LED幻彩驅動芯片是一種用于控制LED發光的電子芯片。它具有四個通道，每個通道可以獨立控制一路LED燈的亮度和顏色，從而實現多彩、動態的照明效果。

四通道LED幻彩驅動芯片內部集成了多個功能模塊，包括電源管理模塊、信號解碼模塊、振蕩模塊、數據再生模塊、輸出電流驅動模塊等。這些模塊協同工作，使得芯片能夠接收外部控制信號，并將其轉化為LED燈珠所需的驅動電流，從而控制LED燈的亮度和顏色。

四通道LED幻彩驅動芯片通常具有較高的集成度和較小的體積，方便安裝在LED照明產品中。它可以應用于各種LED照明場景，如LED燈條、LED面板燈、LED筒燈等。通過編程和控制，可以實現各種復雜的照明效果，如漸變、跳變、流水燈等，為照明設計提供了更多的可能性。

此外，四通道LED幻彩驅動芯片還具有節能環保、長壽命、易于控制等優點，因此在LED照明領域得到了廣泛的應用。隨著LED照明技術的不斷發展和普及，四通道LED幻彩驅動芯片的應用也將更加廣泛和深入。

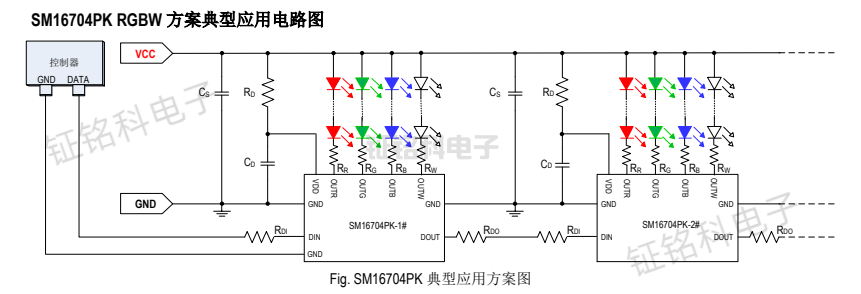

其中4通道LED幻彩RGBW驅動芯片SM16704PK可替代TM1814在線條燈上的使用。這款芯片采用了單線傳輸?shù)脑O(shè)計，使得數據傳輸更為簡潔高效。同時，它采用了單極性歸零碼數據協議，這保證了數據傳輸?shù)姆€(wěn)定性和可靠性。

在SM16704PK的內部結構中，包含了多個關鍵模塊。首先是電源鉗位模塊，這一模塊的主要作用是穩定電源，防止電壓波動對芯片的工作產生影響。接著是信號解碼模塊，它負責將接收到的信號進行解碼，以便芯片能夠正確理解并執行相應的指令。

振蕩模塊是SM16704PK的另一個重要組成部分，它負責生成穩定的時鐘信號，為芯片的其他模塊提供工作基準。數據再生模塊則是一個獨特的設計，它能夠在接收完本芯片的數據后，自動將級聯輸出的數據整形轉發。這一功能保證了數據在串聯傳輸過程中的穩定性和不衰減，使得LED燈的顯示效果更加出色。

此外，SM16704PK的輸出電流驅動模塊也是其一大亮點。該模塊能夠提供穩定的輸出電流，確保LED燈的穩定工作。值得一提的是，這款芯片無需外接電阻，OUT R/G/B/W端口默認輸出電流為17mA，為用戶提供了極大的便利。
