機頂盒顯示驅動芯片是用于驅動機頂盒上顯示屏的一種芯片。顯示屏通常用于顯示時間、頻道信息、音量控制等信息。

機頂盒顯示驅動芯片需要具備以下幾個主要功能：

1. 驅動能力：能夠產生足夠的電流和電壓來驅動顯示屏正常工作。

2. 控制精度：能夠精確控制LED的亮度和顏色，以顯示清晰、準確的圖像和信息。

3. 穩定性：能夠在長時間運行和各種環境下保持穩定的性能。

4. 兼容性：需要與機頂盒的其他硬件和軟件兼容，以確保整體系統的穩定運行。

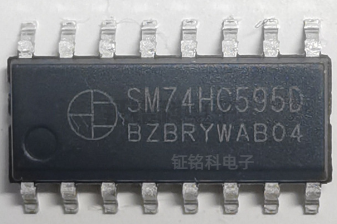

機頂盒顯示驅動芯片SM74HC595D，這款卓越的高速CMOS器件，以其出色的性能和廣泛的應用領域，在電子行業中占據了重要地位。其引腳兼容低功耗肖特基TTL（LSTTL）系列，為用戶提供了極大的便利和靈活性。作為一款8位串行移位寄存器，機頂盒顯示驅動芯片SM74HC595D不僅具備存儲寄存器和三態輸出的功能，還通過獨立的時鐘控制實現了高效的數據傳輸。

首先，讓我們深入了解機頂盒顯示驅動芯片SM74HC595D的移位寄存器和存儲寄存器。這兩個寄存器分別采用單獨的時鐘信號，即SCK和RCK。在SCK的上升沿，數據發生移位，而在RCK的上升沿，數據從每個寄存器中傳送到存儲寄存器。這種設計使得數據傳輸更加精確和可靠。當兩個時鐘信號被綁定到一起時，移位寄存器將會一直領先存儲寄存器一個時鐘脈沖，從而實現了數據的高效同步。

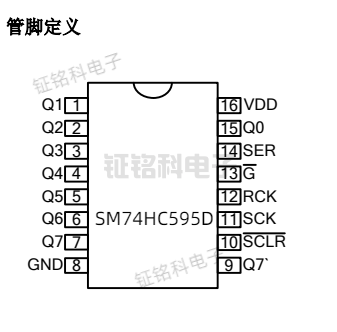

機頂盒顯示驅動芯片SM74HC595D的移位寄存器還帶有一個串行輸入（SER）端和一個串行標準輸出（Q7'）端，這為級聯操作提供了極大的便利。用戶可以通過這兩個端口輕松地實現多個機頂盒顯示驅動芯片SM74HC595D器件的級聯，從而擴展數據傳輸?shù)膶挾群腿萘俊?/span>

此外，機頂盒顯示驅動芯片SM74HC595D還為移位寄存器的8個階提供了異步的復位功能（低有效）。這一特性使得用戶可以在需要時快速地將寄存器復位到初始狀態，從而簡化了系統的控制和調試過程。

在存儲寄存器方面，機頂盒顯示驅動芯片SM74HC595D提供了8個三態總線驅動輸出。當輸出使能（G）端為低時，存儲寄存器中的數據可被正常輸出。這種設計使得SM74HC595D能夠與各種總線系統無縫對接，從而提高了系統的兼容性和擴展性。

總的來說，機頂盒顯示驅動芯片SM74HC595D以其出色的性能、靈活的引腳兼容性和廣泛的應用領域，成為了電子行業中不可或缺的一款器件。其高效的數據傳輸、精確的時鐘控制、便捷的級聯操作和復位功能，使得它成為了許多電子系統中的理想選擇。無論是用于通信、控制還是數據處理等領域，SM74HC595D都能夠?yàn)橛脩籼峁┳吭降男阅芎头€(wěn)定的可靠性。
