LED恒流驅動芯片單路PWM調光是一種常見的調光技術，通過調節LED的脈沖寬度來控制亮度。以下是其工作原理：

1. LED恒流驅動芯片：這種芯片用于控制LED的電流，使得LED能夠穩定工作在設定的電流值上，從而保證LED的亮度。

2. PWM調光：PWM調光是通過調節LED的脈沖寬度來控制亮度。當脈沖寬度較寬時，LED的亮度較高；當脈沖寬度較窄時，LED的亮度較低。

在單路PWM調光中，LED恒流驅動芯片會根據輸入的PWM信號調節LED的脈沖寬度，從而實現亮度的調節。這種調光方式具有以下優點：

1. 調光范圍廣：通過調節PWM信號的占空比，可以實現LED亮度的連續調節，調光范圍非常廣。

2. 穩定性好：由于是通過恒流驅動芯片來控制LED的電流，因此可以保證LED的亮度穩定，不會受到電源電壓波動等因素的影響。

3. 易于實現：PWM信號可以通過微控制器等數字電路產生，因此實現起來非常方便。

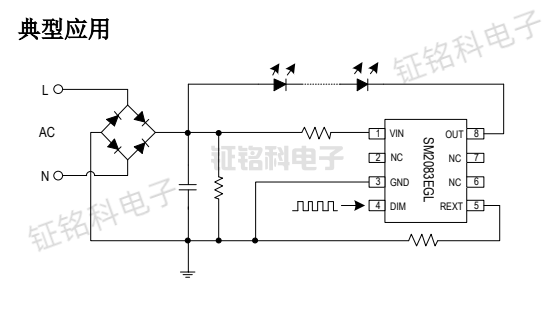

其中SM2083EGL就是一款采用專利恒流控制技術的PWM調光LED驅動芯片。以下是關于該芯片的主要特性的詳細描述：

1. 輸出電流調整：SM2083EGL的OUT端口輸出電流可以外部調整，這意味著用戶可以根據需要調整輸出電流。其最大電流可達100mA，為用戶提供了足夠的靈活性來滿足各種LED應用的需求。

2. 電流精度：這款芯片的另一大特點是芯片間輸出電流的偏差小，小于±5%。這保證了即使在多顆芯片并聯的情況下，每顆芯片的輸出電流也能保持高度一致，從而確保LED的亮度均勻。

3. 輸入電壓范圍：SM2083EGL可以適應不同的輸入電壓，無論是120Vac還是220Vac。這意味著無論是在美國、歐洲還是其他使用不同交流電壓標準的地區，該芯片都能正常工作。

4. PWM調光功能：這款芯片還具有PWM（脈沖寬度調制）調光功能。通過改變脈沖寬度，可以精確地調節LED的亮度，從而實現平滑的調光效果。

5. 默認關閉與過溫調節：如果DIM端口懸空，OUT端口默認關閉，這為用戶提供了額外的控制選項。此外，該芯片還具有過溫調節功能，能夠在芯片溫度過高時自動降低輸出電流，以保護芯片不受熱損壞。

6. 共用PCB板：SM2083EGL芯片可以與LED共用同一塊PCB板，這有助于減少電路板空間和成本，使設計更加緊湊和經濟。

7. 線路簡單、成本低廉：這款芯片的線路設計簡單，且成本低廉。這不僅簡化了電路設計，還降低了整個LED系統的成本。

8. 封裝形式：SM2083EGL采用ESOP8封裝形式，這種封裝形式具有較好的散熱性能和較小的體積，便于集成到各種LED照明產品中。
