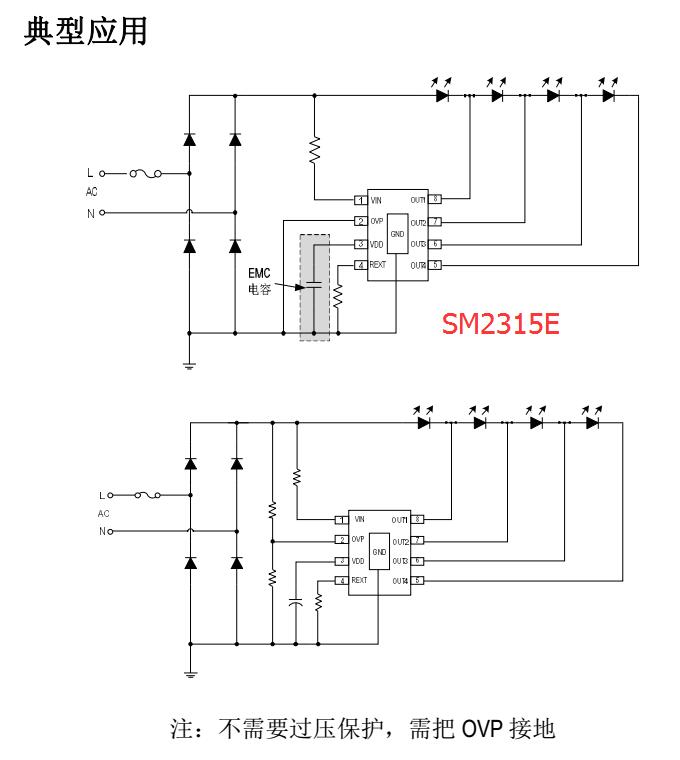

明微SM2315E是一款低THD高功率因數LED線性恒流控制芯片，SM2315E內置過溫保護及過壓保護等功能，提升系統應用可靠性。明微SM2315E外圍主要通過調節REXT電阻值對輸出電流進行調節，其OUT端口輸出電流外置可調，范圍5mA~120mA，芯片間輸出電流偏差<±4%。SM2315E規格書參數：輸入電壓均為120Vac或220Vac，最大功率為9瓦,PF大于0.9，THD<10%。明微高壓線性恒流芯片SM2315E系統結構簡單，外圍元件少，芯片與LED共用PCB板，實現全貼片工藝，生產效率高，方案成本低。

明微SM2315E耐壓500V，芯片內部具有溫度補償電路，為避免芯片溫度高引起掉電流現象，系統需采用良好的散熱處理，確保SM2315E芯片工作在合理的溫度范圍，常見散熱措施如下：

1）系統采用鋁基板；

2）增大SM2315E襯底的覆銅面積；

3）增大整個燈具的散熱底座；

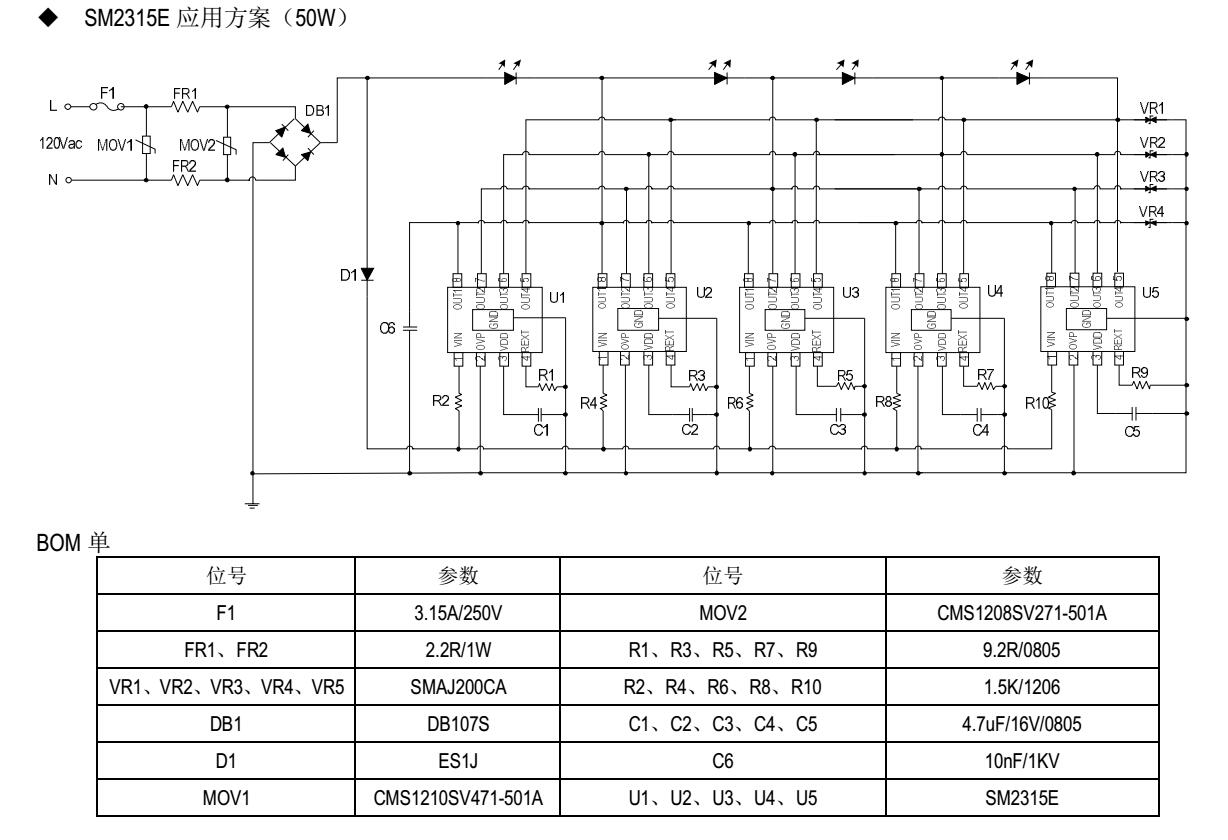

明微SM2315E支持芯片并聯應用方案，若系統輸出功率過大導致芯片溫度高時，可以采用多顆SM2315E芯片并聯使用。

過溫調節功能：

當LED燈具內部溫度過高， 會引起LED燈出現嚴重的光衰， 降低LED使用壽命。SM2315E集成了溫度補償功能，當芯片內部達到110oC 過溫點時，芯片將會自動 減小輸出電流，以降低燈具內部溫度，提高系統可靠性。

由于產品更新?lián)Q代，線性恒流芯片SM2087已停產，可用SM2315E替換。明微SM2315E規格書可在本網站下載，也可聯系客服索取SM2315E最新方案規格書。
