SM74HC595D 是一款高速 CMOS 器件，具有低功耗肖特基 TTL（LSTTL）系列兼容的引腳。它是一款8位串行移位寄存器，同時帶有存儲寄存器和三態輸出功能。移位寄存器和存儲寄存器分別采用單獨的時鐘控制。

在時鐘信號 SCK 的上升沿，數據發生移位；而在時鐘信號 RCK 的上升沿，數據則從每個寄存器中傳送到存儲寄存器。如果兩個時鐘信號被綁定在一起，那么移位寄存器將會領先于存儲寄存器一個時鐘脈沖。

移位寄存器具有一個串行輸入端（SER）和一個串行標準輸出端（Q7'），可用于級聯連接。此外，SM74HC595D 還為移位寄存器的8個階提供了異步的復位功能（低電平有效）。存儲寄存器帶有8個三態總線驅動輸出，當使能端（G）為低電平時，存儲寄存器中的數據可正常輸出。

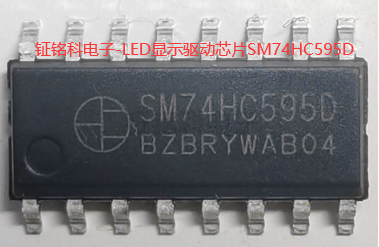

SM74HC595D是一款SOP-16封裝的LED顯示驅動芯片，適用于小家電顯示面板。該芯片采用CMOS工藝制造，工作電壓范圍為3.0V至5.0V，具有較廣的適用范圍。其高速移位時鐘頻率Fmax大于25MHz，能夠在高速數據傳輸中表現出色，保障顯示效果的流暢和清晰。

SM74HC595D采用串行輸出設計，可實現多個設備的級聯連接，簡化系統設計，提高使用靈活性。同時，該芯片具有ESD HBM（Human Body Model）> 4KV的防靜電能力，有效保護芯片免受靜電損害，提升設備的穩定性和可靠性。

這款LED顯示驅動芯片的特性使得它非常適合應用于小家電顯示面板，比如數字時鐘、溫度計、電子秤等。其高速移位時鐘頻率和串行輸出設計，能夠滿足小家電對數據傳輸速度和連接方式的要求，同時其穩定的工作電壓范圍和優良的防靜電能力，也能夠?yàn)樾〖译姷拈L(zhǎng)期穩定運行提供保障。

SM74HC595D LED顯示驅動芯片是一款功能強大、性能穩定的芯片產品，適用于小家電顯示面板的驅動需求，將為小家電產品的性能提升和穩定運行提供有力支持。
