我們都知道，在LED產品中，有很多的種類，也有智能可調控的產品，還有的LED燈能發出不一樣的燈光顏色。但是你真的了解芯片具體的信息嗎？今天我們就來講解一下深圳廠家鉦銘科的這一款可3段調控色溫/亮度的led恒流驅動芯片SM2213EA是如何來進行調節色溫跟亮度的。

Led恒流驅動芯片 SM2213EA 它適用于 200Vac~240Vac 或 90Vac~130Vac 輸入電壓，恒流精度小于± 4%。

Led恒流驅動芯片SM2213EA具有的功能特點如下:

? 可實現 3 段調節亮度，調節比例可外部設置

? 調 光 比 例 ： 100%--50%--X% 或 X%--50%--100%

? 可實現 3 段調節色溫，輸出功率可外部設置

? 0.5 秒~3 秒內實現開關切換，支持快速開關切換

? 封裝形式：ESOP8

Led 恒流驅動芯片SM2213EA 是可 3 段調光/調色溫 LED 恒流驅動控制電路，適用于 200V~240V AC 輸入電壓，恒流精度小于± 4%。

當 SM2213EA 在 3 段調節亮度應用中，可根據開啟關閉電源開關，依次改變輸出電流的大小，從而改變 LED 燈的亮度，調節比例可以通過外接 REXT 電阻進行調整。

調光原理如下圖:

               圖一鉦銘科恒流驅動芯片SM2213EA調光原理圖

當 SM2213EA 在 3 段調節色溫應用中，可根據開啟關閉電源開關，依次改變兩路輸出端口開關狀態，實現兩路不同顏色 LED 燈的交替亮滅以實現調節色溫的目的，調節外接 REXT 電阻可對系統輸出功率進行調節。

 調色溫原理如下圖:

              圖二 鉦銘科恒流驅動芯片SM2213EA調節色溫原理圖

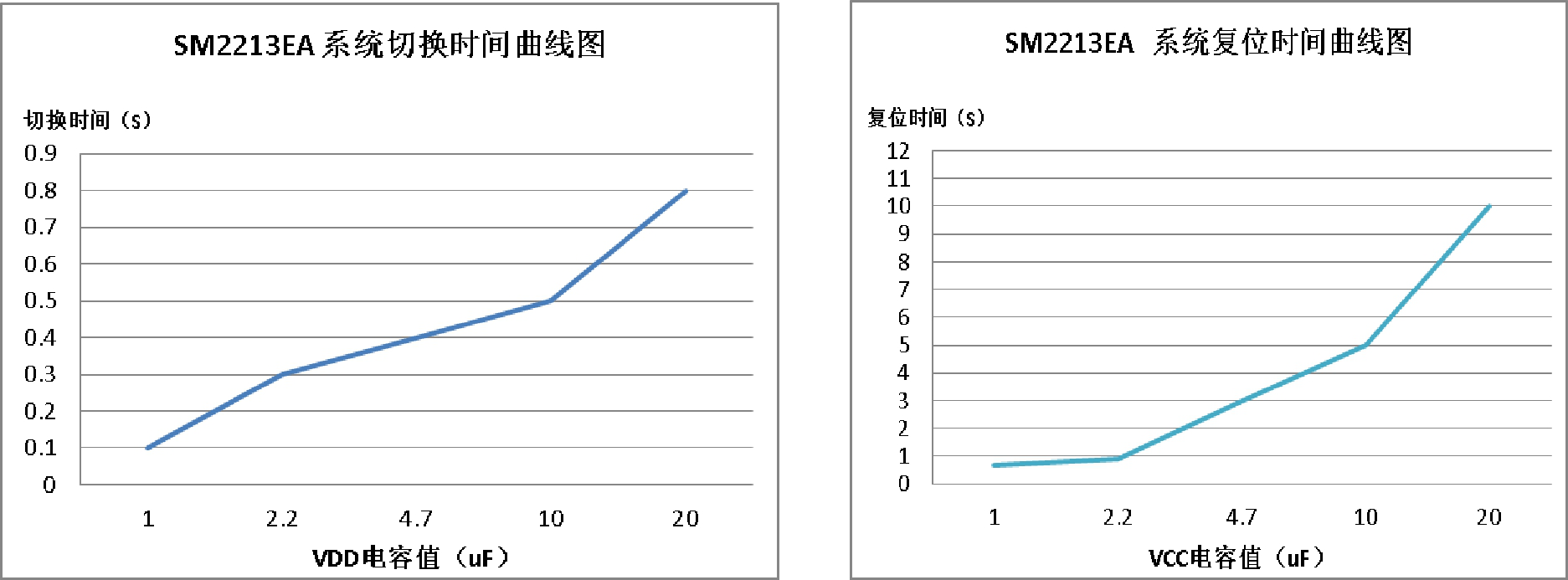

SM2213EA 系統方案的開關切換時間由芯片 VDD 端口控制?？蓪崿F0.5s~3s進行快速切換，切換曲線圖如下：

                   圖三SM2213EA快速芯片切換圖

從上面這些對于LED恒流驅動芯片SM2213EA的總結我們可以看出，在快速智能開關調控這一塊，也就是智能調色溫這一塊，SM2213EA是一款比較出色的國內研發的可以3段調節LED燈具亮度跟溫度的恒流驅動電源IC，還在用國外進口的芯片的小伙伴注意了，這一篇關于鉦銘科高壓電源IC SM2213EA的文章你正好需要?。?！
