SM7022pwm調光led恒流芯片

　　SM7022pwm調光led恒流芯片是采用電流模式 PWM 控制方式的功率開關芯片，集成高壓?jiǎn)?dòng)電路和高壓功率管，為低成本開關電源系統提供高性價比的解決方案。

　　芯片 VDD 的工作電壓范圍寬，很方便的應用于充電器領域。芯片提供了過溫、過流、過壓、欠壓等保護功能，保證了系統的可靠性。

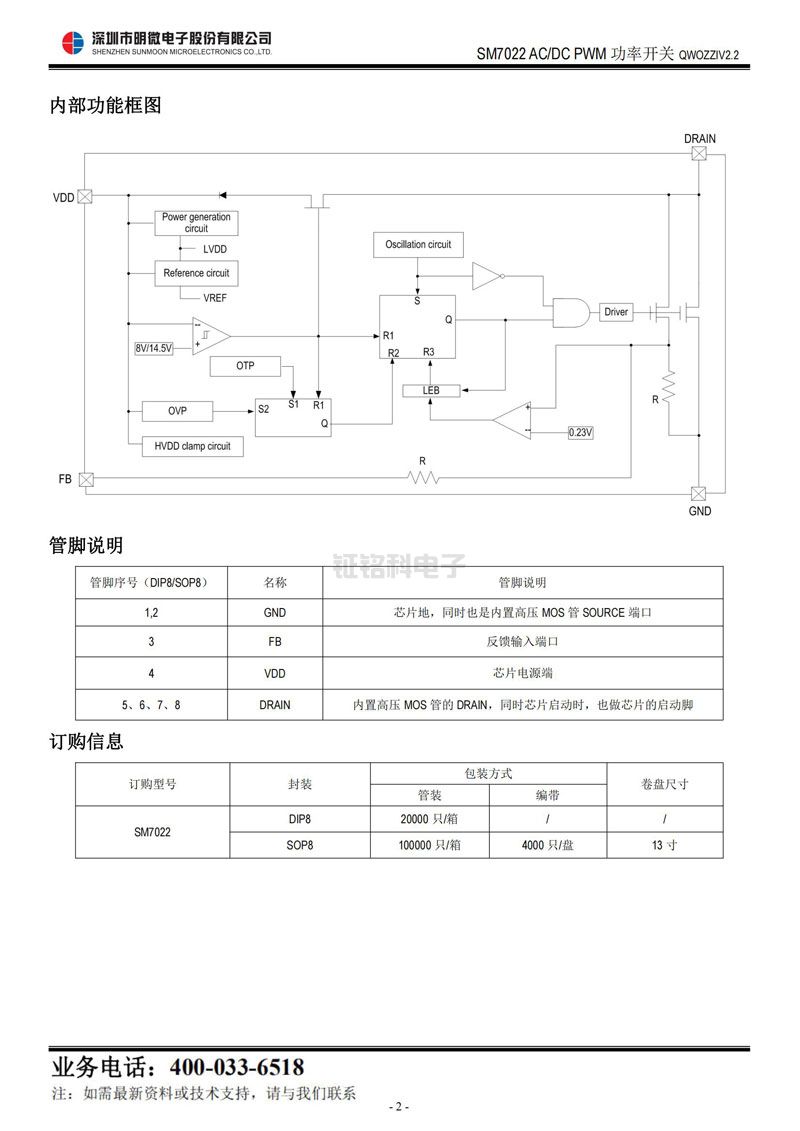

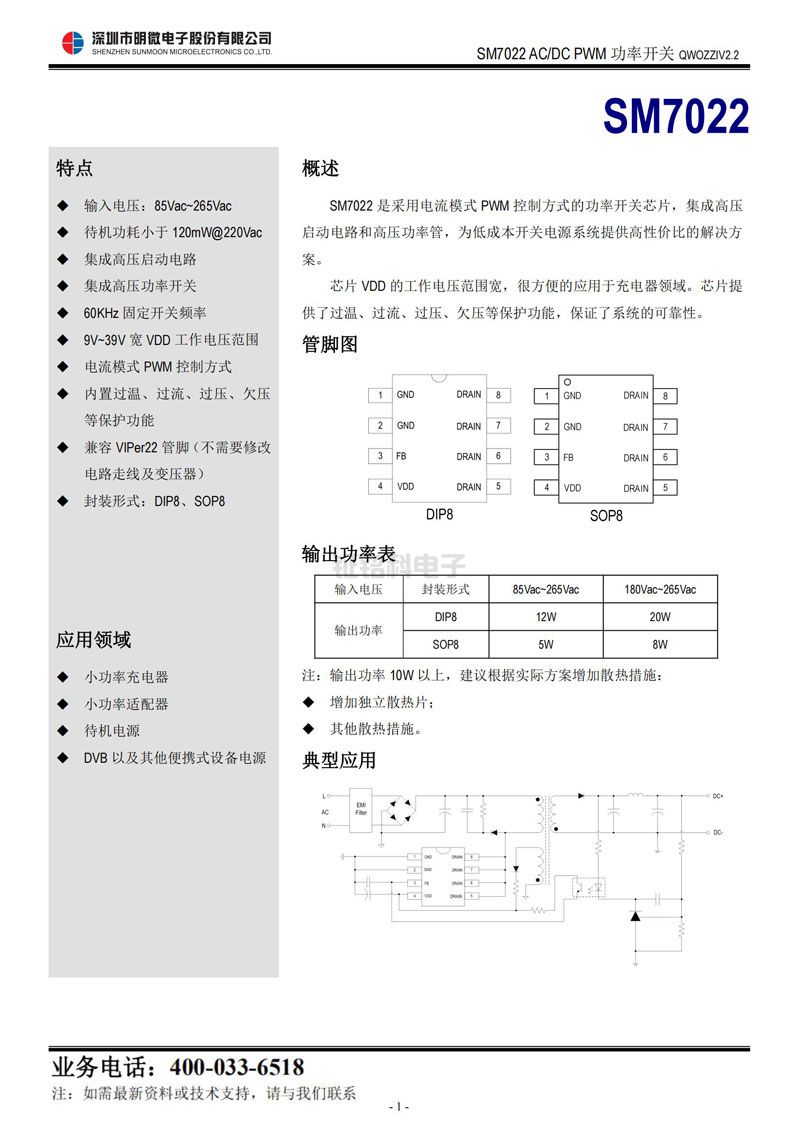

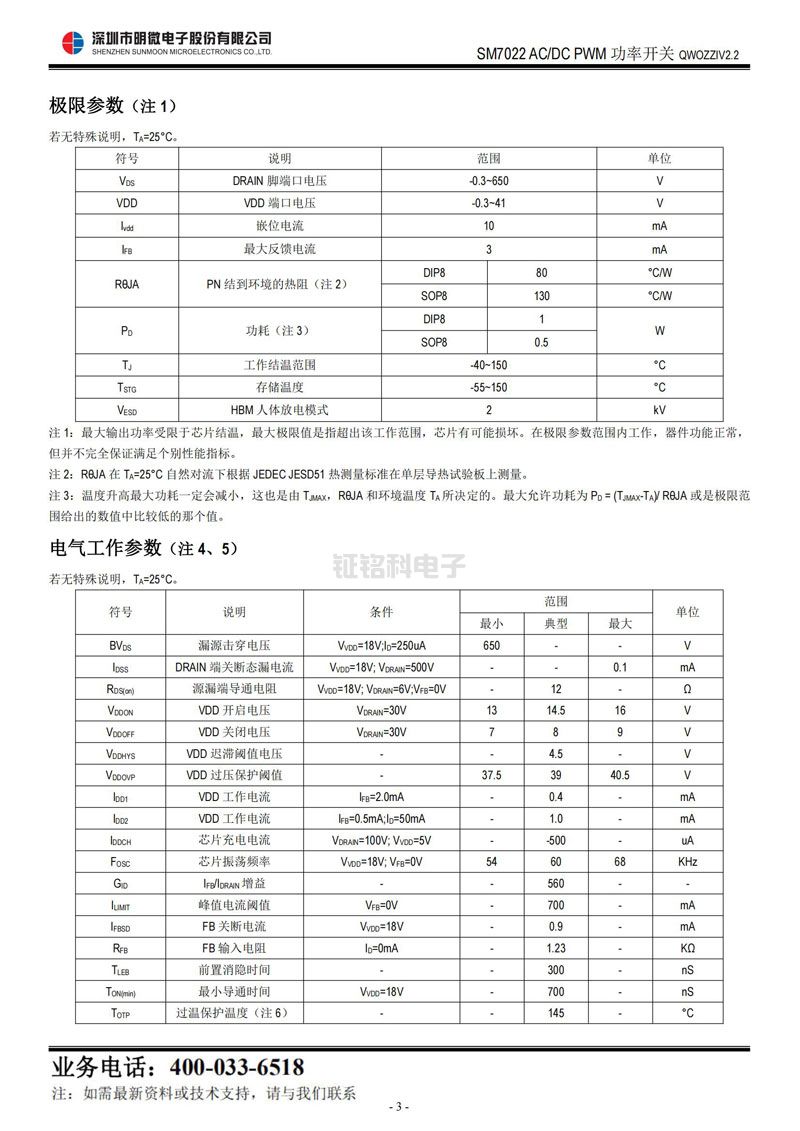

　　一、SM7022特點

　　輸入電壓：85Vac~265Vac

　　待機功耗小于 120mW@220Vac

　　集成高壓?jiǎn)?dòng)電路

　　集成高壓功率開關

　　60KHz 固定開關頻率

　　9V~39V 寬 VDD 工作電壓范圍

　　電流模式 PWM 控制方式

　　內置過溫、過流、過壓、欠壓等保護功能

　　兼容 VIPer22 管腳(不需要修改電路走線及變壓器)

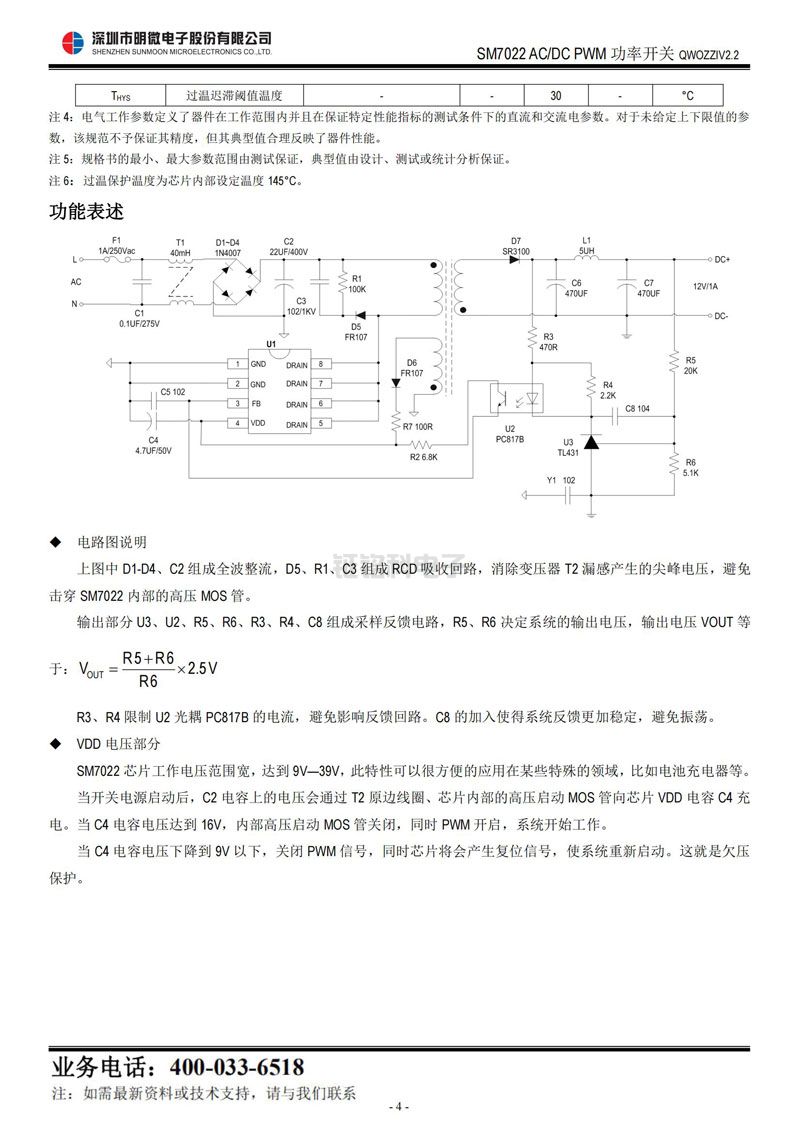

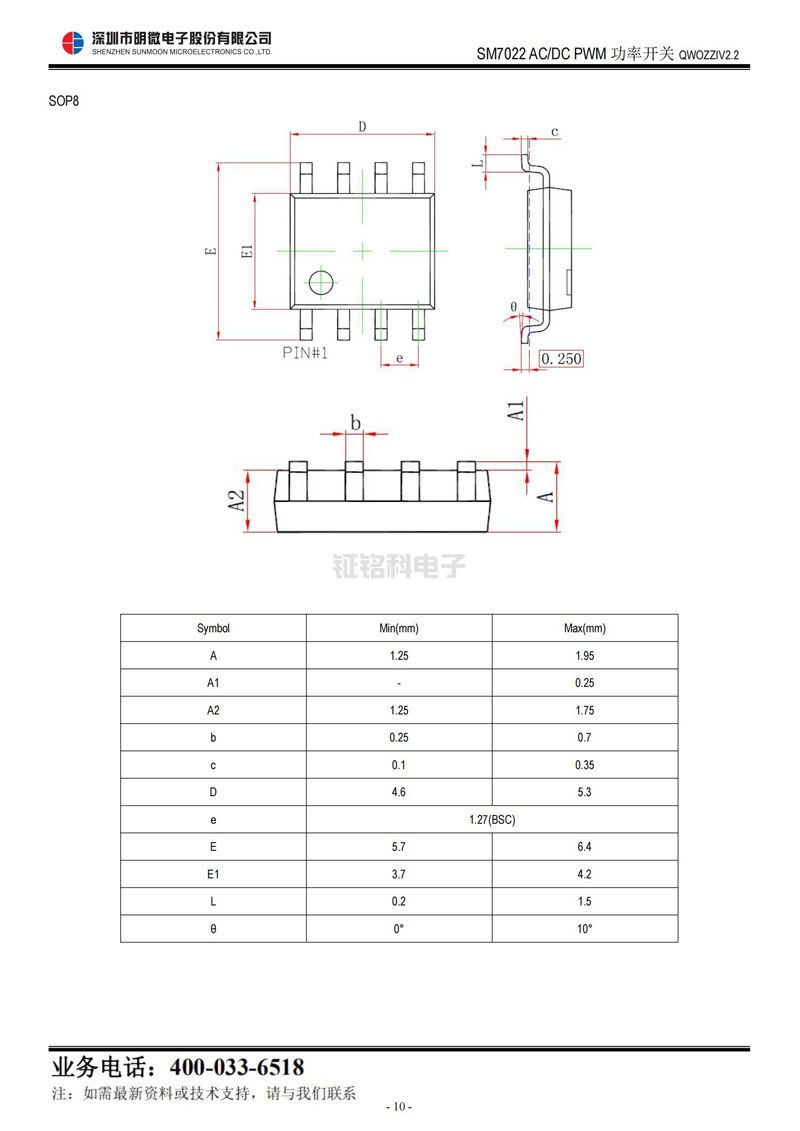

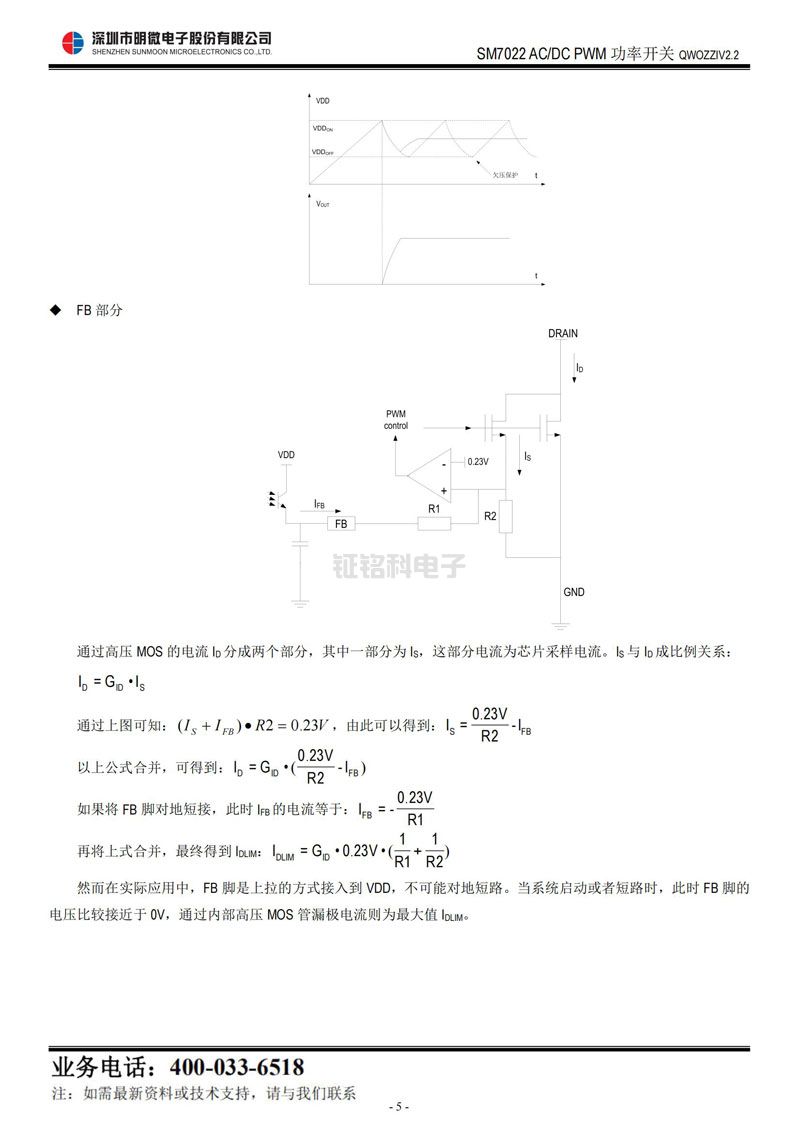

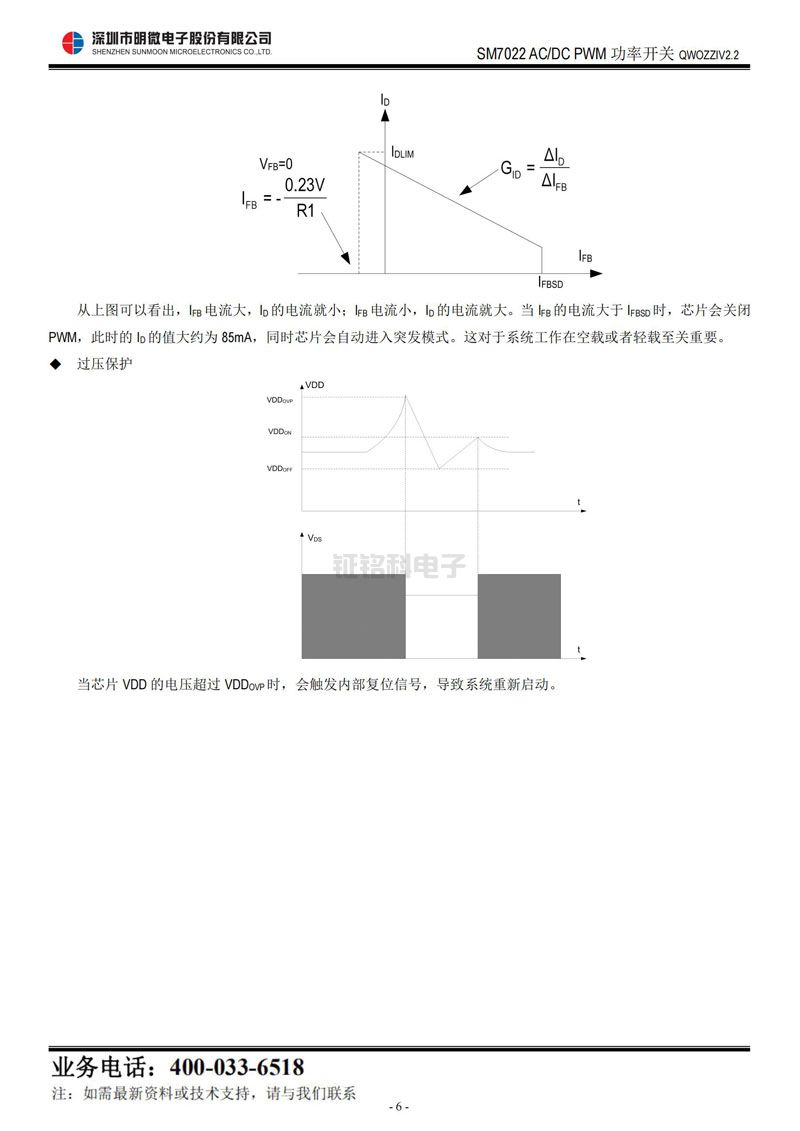

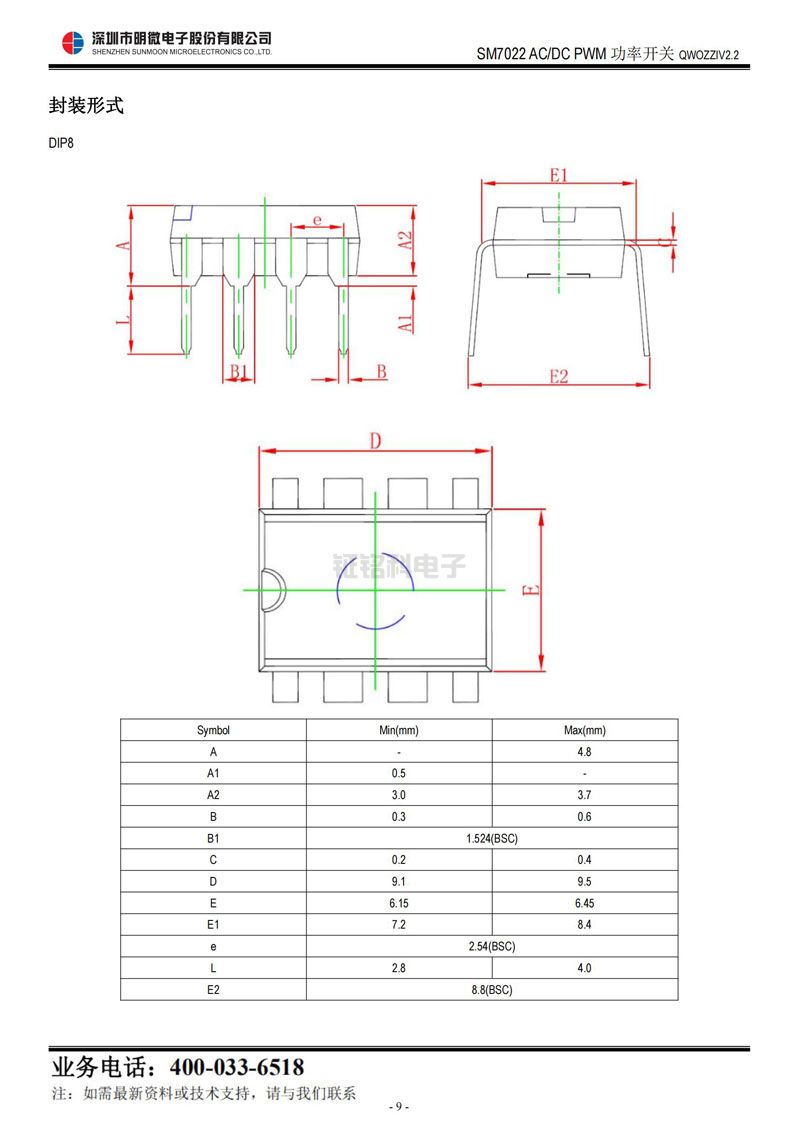

　　封裝形式：DIP8、SOP8

　　二、SM7022應用領域

　　小功率充電器、小功率適配器、待機電源DVB 以及其他便攜式設備電源

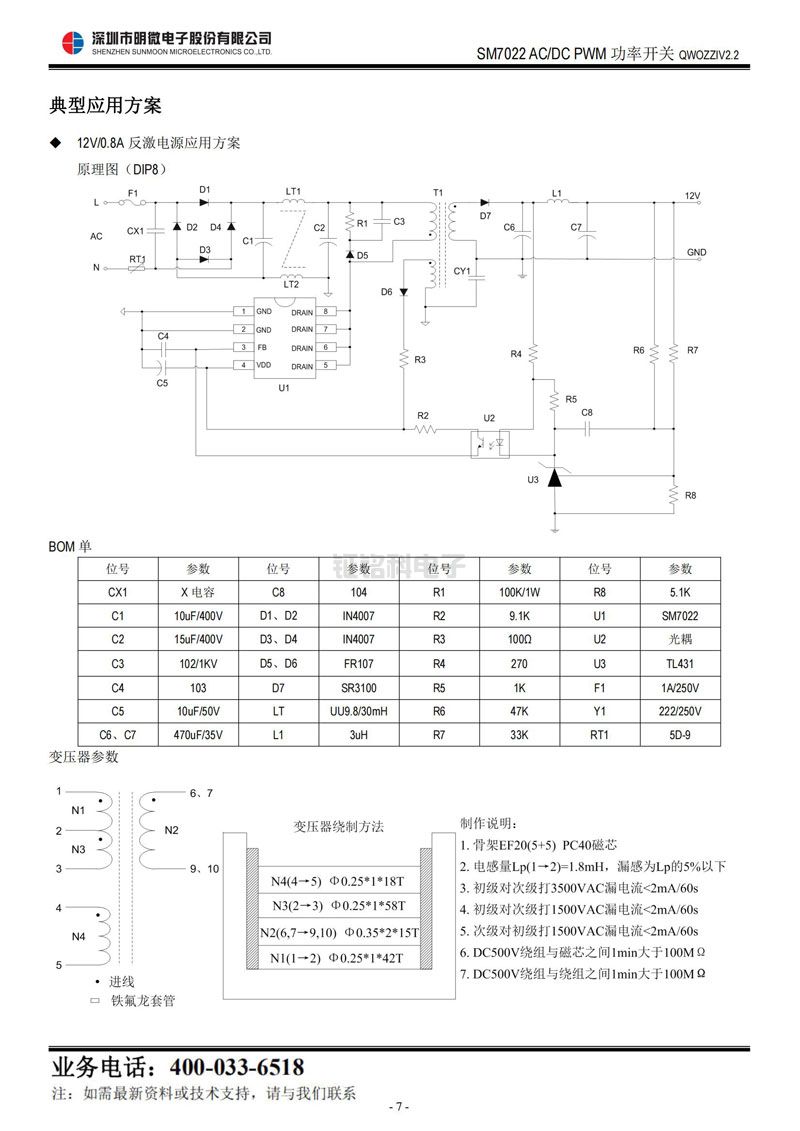

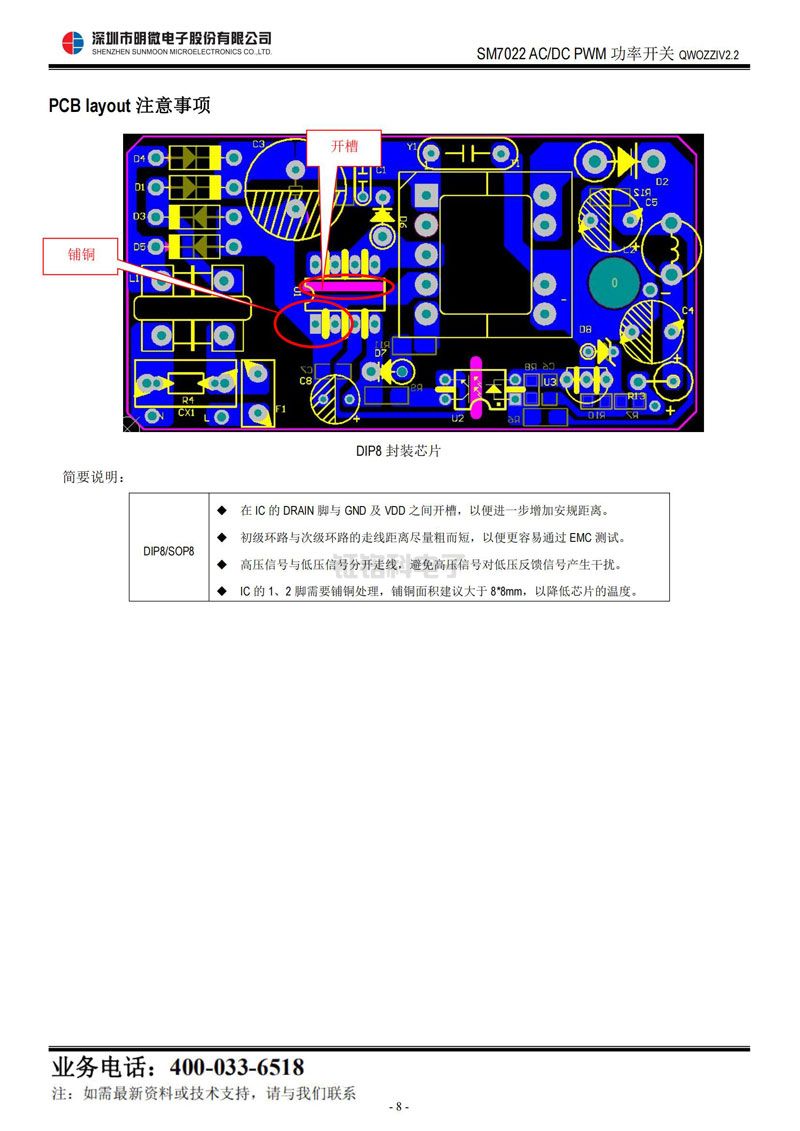

　　三、PCB布局注意事項

　　DIP8/SOP8封裝簡要說明：

　　在 IC 的 DRAIN 腳與 GND 及 VDD 之間開槽，以便進一步增加安規距離。

　　初級環路與次級環路的走線距離盡量粗而短，以便更容易通過 EMC 測試。

　　高壓信號與低壓信號分開走線，避免高壓信號對低壓反饋信號產生干擾。

　   IC 的 1、2 腳需要鋪銅處理，鋪銅面積建議大于 8*8mm，以降低芯片的溫度。
