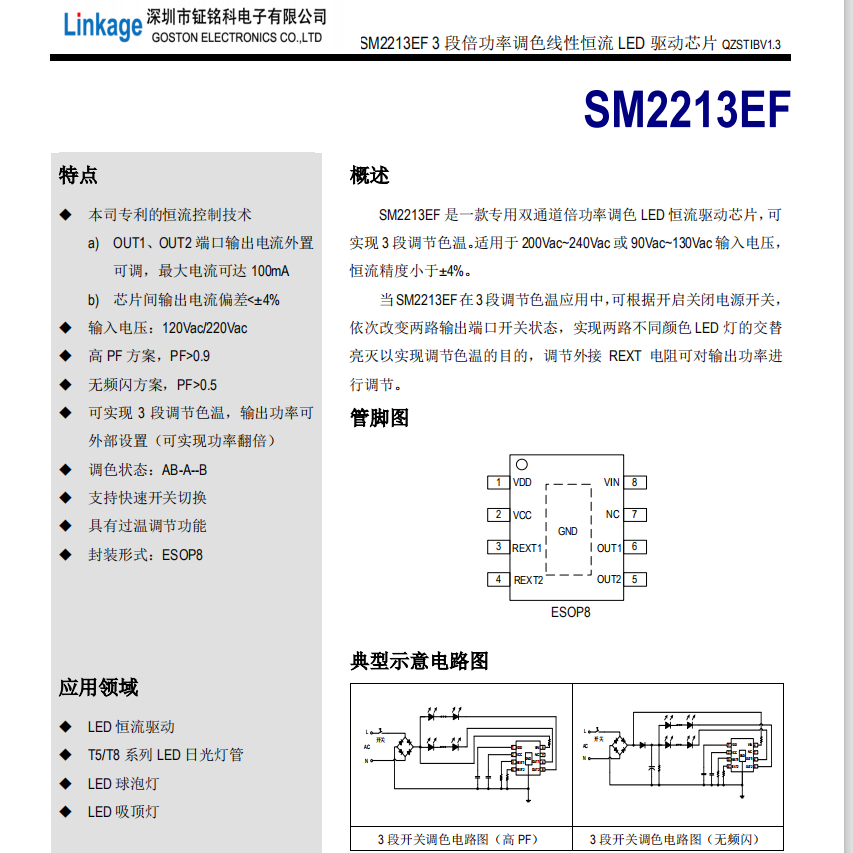

SM2213EFled驅動芯片

概述

SM2213EF 是一款專用雙通道倍功率調色 LED 恒流驅動芯片，可

實現 3 段調節色溫。適用于 200Vac~240Vac 或 90Vac~130Vac 輸入電壓，

恒流精度小于± 4%。 當SM2213EF在3段調節色溫應用中，可根據開啟關閉電源開關，

依次改變兩路輸出端口開關狀態，實現兩路不同顏色 LED 燈的交替

亮滅以實現調節色溫的目的，調節外接 REXT 電阻可對輸出功率進

行調節。

特點

? 本司專利的恒流控制技術

a) OUT1、OUT2 端口輸出電流外置

可調，最大電流可達 100mA

b) 芯片間輸出電流偏差<± 4%

? 輸入電壓：120Vac/220Vac

? 高 PF 方案，PF>0.9

? 無頻閃方案，PF>0.5

? 可實現 3 段調節色溫，輸出功率可

外部設置（可實現功率翻倍）

? 調色狀態：AB-A--B ? 支持快速開關切換

? 具有過溫調節功能

? 封裝形式：ESOP8
